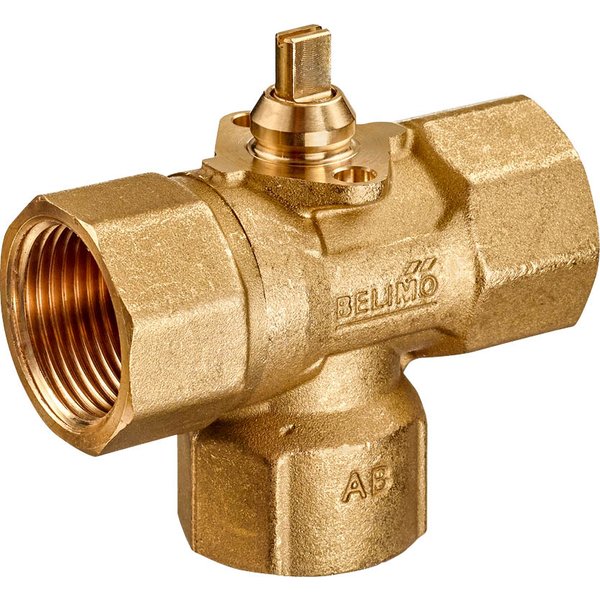

C320Q-J

Trójdrogowy zawór strefowy przełączający

Zawór strefowy z gwintem wewnętrznym, przeznaczony do zastosowania w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest przełączanie oraz regulacja przepływu wody w trybie Otwórz/Zamknij w systemach wentylacyjnych i grzewczych. Wyposażony jest w wygodny mechanizm zatrzaskowy, który umożliwia szybki montaż siłownika.

Kluczowe cechy i właściwości

• Uniwersalne zastosowanie: Przystosowany do pracy z wodą lub wodą z dodatkiem glikolu (do 50% objętości) w instalacjach o obiegu zamkniętym.
• Szybki montaż siłownika: Innowacyjne mocowanie zatrzaskowe pozwala na beznarzędziowy montaż siłownika. Można go zamocować na zaworze poprzez dociśnięcie ręką, a jego pozycję regulować w krokach co 180°.
• Wysoka szczelność: Gwarantuje klasę szczelności A zgodnie z normą EN 12266-1, co oznacza, że jest nieprzepuszczający pęcherzyków powietrza.
• Trwała konstrukcja: Korpus, oś oraz chromowany element zamykający wykonano z mosiądzu, co zapewnia długą żywotność produktu. Uszczelnienia z EPDM i PTFE dodatkowo zwiększają niezawodność.
• Bezobsługowa praca: Konstrukcja zaworu nie wymaga okresowej konserwacji, co upraszcza eksploatację systemu.

Zasada działania

Zawór jest sterowany przez siłownik obrotowy, który reaguje na sygnał sterujący Otwórz/Zamknij. Przestawia on wewnętrzny element zamykający o kąt 90°, aby przekierować lub zamknąć przepływ czynnika.

Wskazówki montażowe

• Pozycja instalacji: Zawór można montować w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół.
• Jakość wody: Aby zapewnić długą i bezawaryjną pracę, jakość wody w instalacji powinna być zgodna z wytycznymi normy VDI 2035. Zaleca się montaż filtra w celu ochrony zaworu przed zanieczyszczeniami stałymi.
• Kierunek przepływu: Czynnik grzewczy może przepływać przez zawór w dowolnym kierunku.
