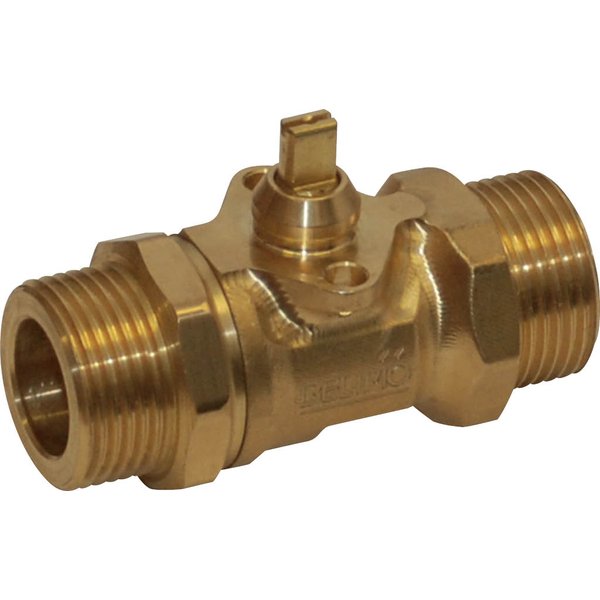

C415Q-J

Dwudrogowy zawór strefowy C4..Q-..

Dwudrogowy zawór strefowy z gwintem zewnętrznym, zaprojektowany do pracy w zamkniętych instalacjach wodnych. Idealnie nadaje się do zastosowań w systemach grzewczych oraz centralach wentylacyjnych, gdzie pełni funkcję odcinającą oraz umożliwia precyzyjną, analogową regulację przepływu.

Główne cechy produktu

• Regulowany współczynnik Kvs: Umożliwia precyzyjne dostosowanie maksymalnego natężenia przepływu poprzez zmianę ustawienia specjalnego zacisku, co pozwala na ograniczenie kąta obrotu.
• Beznarzędziowy montaż siłownika: Innowacyjne mocowanie zatrzaskowe pozwala na szybkie i łatwe osadzenie siłownika na zaworze bez użycia jakichkolwiek narzędzi. Pozycję siłownika można regulować w krokach co 180°.
• Wysoka szczelność: Gwarantuje najwyższą klasę szczelności A (zgodnie z normą EN 12266-1), co oznacza brak przecieków w postaci pęcherzyków powietrza.
• Brak konieczności konserwacji: Zawór został zaprojektowany jako element bezobsługowy, co zapewnia komfort i redukuje koszty eksploatacji.
• Solidna konstrukcja: Korpus, oś oraz kula zamykająca wykonane są z mosiądzu (kula dodatkowo chromowana), co zapewnia wysoką trwałość produktu.

Zasada działania i zastosowanie

Zawór jest sterowany za pomocą siłownika obrotowego (sterowanie analogowe lub 3-punktowe), który precyzyjnie pozycjonuje kulę wewnątrz zaworu. Obrót wrzeciona w lewo powoduje otwarcie, a w prawo zamknięcie przepływu. Zawór jest przeznaczony do pracy z wodą lub wodą z dodatkiem glikolu (do 50% objętości) w temperaturze od 2°C do 100°C (przy zamontowanym siłowniku temperatura czynnika nie powinna przekraczać 90°C).

Przepływ czynnika jest możliwy w obu kierunkach, co zwiększa elastyczność montażu. Charakterystyka przepływu jest stałoprocentowa, zoptymalizowana w zakresie otwarcia.

Wskazówki montażowe

Zawór można instalować w dowolnej pozycji, od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół. W celu zapewnienia długiej i bezawaryjnej pracy, jakość wody w instalacji powinna być zgodna z normą VDI 2035. Zaleca się stosowanie odpowiedniego filtra przed zaworem, aby chronić go przed zanieczyszczeniami stałymi.
