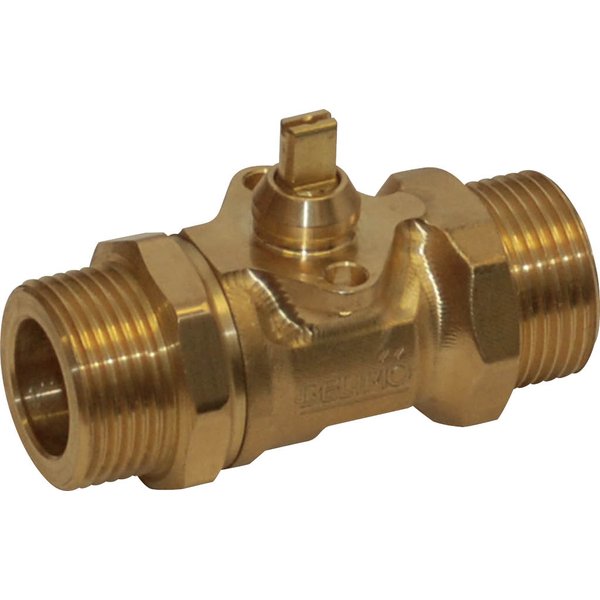

C420Q-K

Dwudrogowy zawór strefowy z gwintem zewnętrznym

Prezentowany 2-drogowy zawór strefowy został zaprojektowany do pracy w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest odcinanie oraz analogowa regulacja przepływu wody w obiegach central wentylacyjnych i systemach grzewczych. Jest to wszechstronne rozwiązanie do kontroli przepływu czynnika, którym może być woda lub mieszanina wody z glikolem (do 50% objętości).

Kluczowe cechy produktu

• Regulowany współczynnik Kvs: Możliwość precyzyjnego dostosowania maksymalnego natężenia przepływu poprzez zmianę kąta obrotu, co pozwala na optymalizację pracy instalacji.
• Beznarzędziowy montaż siłownika: Innowacyjny system zatrzaskowy umożliwia szybkie i proste zamocowanie siłownika na zaworze, bez konieczności używania narzędzi.
• Wysoka szczelność: Zawór zapewnia klasę szczelności A (zgodnie z normą EN 12266-1), co oznacza brak przepuszczalności pęcherzyków powietrza w pozycji zamkniętej.
• Solidna konstrukcja: Korpus, element zamykający oraz oś wykonane są z mosiądzu, co gwarantuje trwałość i niezawodność produktu.
• Brak konieczności obsługi: Zawór jest urządzeniem bezobsługowym, co minimalizuje koszty eksploatacji.

Tryb pracy i montaż

Zawór kulowy jest sterowany za pomocą siłownika obrotowego (sprzedawany oddzielnie), który może być sterowany analogowo lub 3-punktowo. Obrót wrzeciona w lewo powoduje otwarcie zaworu, natomiast w prawo jego zamknięcie. Charakterystyka przepływu jest stałoprocentowa, zoptymalizowana w zakresie otwarcia.

Montaż zaworu jest elastyczny – można go instalować w pozycji od pionowej do poziomej (względem wrzeciona). Należy unikać montażu w pozycji wiszącej, z osią skierowaną w dół. Przepływ czynnika przez zawór może odbywać się w obu kierunkach.

Materiały wykonania

• Korpus zaworu: Mosiądz
• Element zamykający: Mosiądz chromowany
• Oś: Mosiądz
• Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM
• Gniazdo: PTFE, pierścień samouszczelniający (o-ring) z EPDM
