C520Q-J

Zastosowanie i działanie

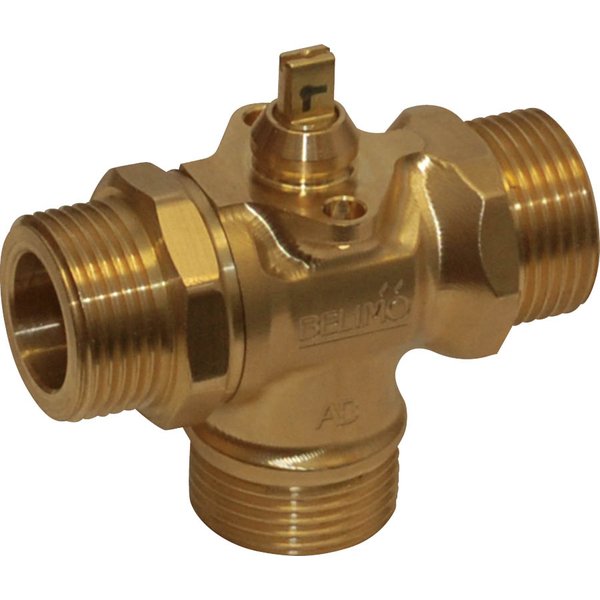

Trójdrogowy zawór strefowy, wyposażony w gwint zewnętrzny, przeznaczony jest do pracy w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest przełączanie przepływu medium lub jego regulacja w trybie Otwórz/Zamknij. Doskonale sprawdza się w systemach grzewczych i wentylacyjnych. Sterowanie zaworem odbywa się za pomocą dedykowanego siłownika obrotowego, który reaguje na sygnały sterujące Otwórz/Zamknij.

Kluczowe cechy produktu

• Beznarzędziowy montaż siłownika: Innowacyjne mocowanie zatrzaskowe pozwala na szybki i prosty montaż siłownika na zaworze. Wystarczy docisnąć go ręką, aby zablokować w odpowiedniej pozycji.
• Elastyczność instalacji: Położenie zamontowanego siłownika można łatwo dostosować, obracając go w krokach co 180 stopni.
• Brak konieczności konserwacji: Zarówno zawór, jak i współpracujący z nim siłownik, są urządzeniami w pełni bezobsługowymi, co gwarantuje komfort i niskie koszty eksploatacji.
• Wysoka szczelność: Produkt zapewnia klasę szczelności A (zgodnie z normą EN 12266-1), co oznacza, że jest nieprzepuszczający pęcherzyków powietrza.

Solidna konstrukcja

Zawór charakteryzuje się trwałą budową, opartą na wysokiej jakości materiałach. Korpus oraz oś wykonano z mosiądzu, natomiast element zamykający (kula) jest z mosiądzu chromowanego. Za niezawodne uszczelnienie odpowiadają pierścienie samouszczelniające (o-ring) z EPDM oraz gniazdo z PTFE.

Informacje montażowe i eksploatacyjne

• Czynnik roboczy: Zawór jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem (do 50% zawartości glikolu).
• Dopuszczalne pozycje montażowe: Urządzenie można instalować w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół.
• Dwukierunkowy przepływ: Konstrukcja zaworu pozwala na swobodny przepływ czynnika w obu kierunkach.
