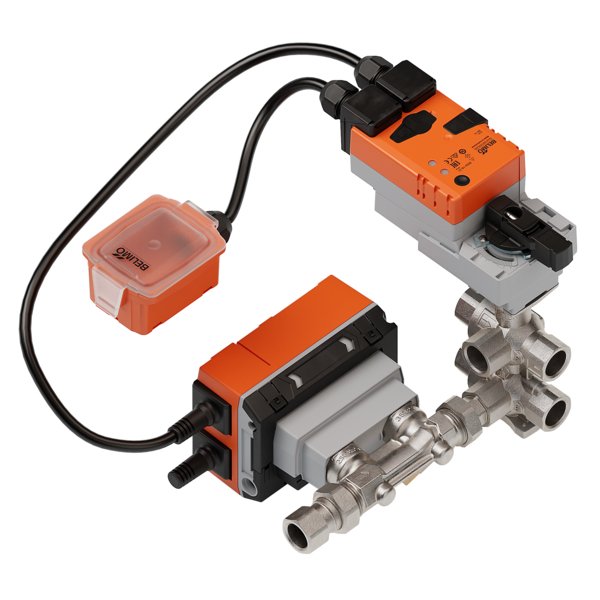

EP015R6+BAC-HH1

6-drogowy zawór regulacyjny z czujnikiem przepływu (EPIV)

Ten zaawansowany zawór regulacyjny, wyposażony w czujnik przepływu, jest przeznaczony do precyzyjnej, analogowej regulacji przepływu wody w elementach grzewczych i chłodniczych. Umożliwia obsługę dwóch oddzielnych sekwencji (np. ogrzewanie i chłodzenie) za pomocą jednego siłownika obrotowego 90°. Urządzenie jest dedykowane do pracy w zamkniętych instalacjach wodnych.

Główne cechy produktu

• Zasilanie napięciem znamionowym AC/DC 24 V.
• Sterowanie hybrydowe: możliwość pracy w trybie analogowym oraz poprzez cyfrowe interfejsy komunikacyjne.
• Zintegrowany system zarządzania kondensacją wraz z dołączonym do zestawu czujnikiem kondensacji.
• Wysoka szczelność (klasa A wg EN 12266-1), zapewniająca pracę bez przecieków.
• Możliwość ręcznego przestawiania za pomocą przycisku z funkcją blokady.

Wszechstronna komunikacja i sterowanie

Zawór oferuje szerokie możliwości integracji z nowoczesnymi systemami automatyki budynkowej, zapewniając elastyczność w zarządzaniu instalacją.

• Komunikacja sieciowa za pośrednictwem magistrali BACnet MS/TP, Modbus RTU lub MP-Bus Belimo.
• Możliwość pracy w trybie konwencjonalnym, sterowanym sygnałem analogowym.
• Tryb hybrydowy pozwala na sterowanie za pomocą sygnału analogowego przy jednoczesnym odczycie danych i diagnostyce poprzez magistralę komunikacyjną.
• Opcja podłączenia dodatkowego czujnika (aktywnego lub stykowego) i cyfrowego udostępnienia jego odczytów w sieci.

Niezawodność i precyzja działania

Konstrukcja urządzenia, łącząca zawór kulowy, przepływomierz i siłownik w jeden zespół, gwarantuje stabilną i dokładną regulację.

• Ochrona przed kondensacją: Wbudowana funkcja monitoruje ryzyko skraplania się pary wodnej na rurociągu. W przypadku wykrycia kondensacji, zawór może zostać automatycznie zamknięty w celu ochrony instalacji i otoczenia.
• Kompensacja ciśnienia: Wbudowany reduktor ciśnienia kompensuje zmiany ciśnienia medium w zamkniętym obiegu, które mogą wynikać ze zmian temperatury, gdy zawór jest zamknięty.
• Precyzyjna regulacja przy niskim przepływie: Funkcja dławienia przepływu pełzającego zapewnia stabilną pracę i eliminuje niedokładności pomiaru przy bardzo małych prędkościach przepływu.
• Wysokie bezpieczeństwo działania: Siłownik jest elektronicznie zabezpieczony przed przeciążeniem i nie wymaga mechanicznych wyłączników krańcowych, zatrzymując się automatycznie po dojściu do oporu.

Nowoczesna konfiguracja i diagnostyka

Uruchomienie i dostosowanie zaworu do wymagań instalacji jest proste i intuicyjne dzięki nowoczesnym rozwiązaniom.

• Konfiguracja przez NFC: Parametry urządzenia można łatwo konfigurować bezprzewodowo za pomocą smartfona z aplikacją Belimo Assistant 2, korzystając z technologii NFC.
• Sygnał sprzężenia zwrotnego: Wyjście analogowe może być skonfigurowane do przekazywania informacji o aktualnym położeniu zaworu, natężeniu przepływu lub temperaturze czynnika.
• Certyfikat kalibracji: Certyfikat dla każdego urządzenia jest dostępny cyfrowo w chmurze Belimo i można go pobrać za pomocą aplikacji.

Zalecenia montażowe

• Zastosowanie: Urządzenie jest przeznaczone wyłącznie do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
• Pozycja montażu: Zawór można instalować w pozycji pionowej lub poziomej. Montaż w pozycji wiszącej (z siłownikiem skierowanym w dół) jest niedozwolony.
• Jakość wody: Aby zapewnić prawidłowe działanie, jakość wody w instalacji musi być zgodna z normą VDI 2035. Zaleca się montaż filtra w celu ochrony przed zanieczyszczeniami stałymi.
• Odcinek wlotowy: Dla zapewnienia maksymalnej dokładności pomiaru przepływu, w niektórych przypadkach może być wymagany montaż prostego odcinka rurociągu przed zaworem, zgodnie z normą EN 1434.
