EP015R6+BAC-HH2

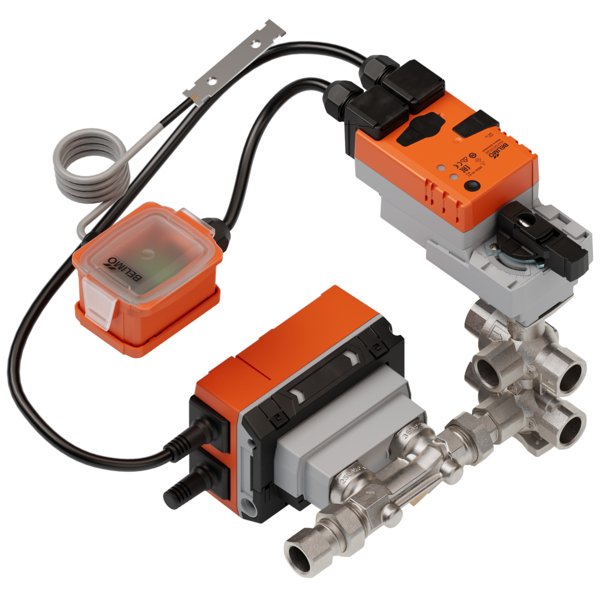

Sześciodrogowy zawór regulacyjny EPIV ze zintegrowanym czujnikiem przepływu

Prezentowany produkt to zaawansowany, 6-drogowy zawór regulacyjny typu EPIV, zaprojektowany do precyzyjnego, analogowego regulowania przepływu wody w elementach grzewczych i chłodniczych. Wykorzystuje innowacyjne sterowanie oparte na odczytach z czujnika, zapewniając optymalną wydajność w zamkniętych instalacjach wodnych. Dzięki zastosowaniu jednego siłownika obrotowego (90°) możliwe jest efektywne zarządzanie dwiema sekwencjami pracy – chłodzeniem i ogrzewaniem.

Wszechstronne sterowanie i komunikacja

Urządzenie oferuje wyjątkową elastyczność w zakresie integracji z systemami automatyki budynkowej. Może być sterowane zarówno w sposób konwencjonalny (sygnał analogowy), jak i poprzez nowoczesne protokoły komunikacyjne.

• Komunikacja cyfrowa: Pełna integracja poprzez szynę BACnet MS/TP, Modbus RTU lub MP-Bus Belimo.
• Tryb hybrydowy: Możliwość sterowania za pomocą analogowego sygnału nastawczego przy jednoczesnym odczycie danych i statusu poprzez BACnet lub Modbus.
• Przetwarzanie sygnałów z czujników: Możliwość podłączenia dodatkowego czujnika (aktywnego lub z zestykiem), którego sygnał jest konwertowany na postać cyfrową i udostępniany w sieci komunikacyjnej.

Inteligentne funkcje i bezpieczeństwo

• Zintegrowane zabezpieczenie przed kondensacją: Zawór jest wyposażony w czujnik kondensacji. W przypadku wykrycia skraplania się pary wodnej na rurociągu, system może automatycznie zamknąć zawór, aby chronić instalację i otoczenie przed uszkodzeniem.
• Precyzyjna regulacja: Specjalnie dobrane parametry regulacji oraz dokładny czujnik zapewniają stabilną i dokładną kontrolę przepływu. Dostępne są różne tryby regulacji (pojedyncza lub oddzielne nastawy dla chłodzenia i ogrzewania).
• Kompensacja ciśnienia: Wbudowany reduktor ciśnienia kompensuje zmiany ciśnienia medium w zamkniętej objętości, które mogą wynikać ze zmian temperatury, zapewniając stabilność i bezpieczeństwo.
• Wysokie bezpieczeństwo działania: Siłownik posiada zabezpieczenie przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ogranicznika.
• Dławienie przepływu pełzającego: Elektroniczna optymalizacja pracy przy bardzo małych przepływach, zapewniająca precyzyjny rozruch i zamknięcie zaworu bez niestabilności.

Nowoczesna konfiguracja i montaż

• Konfiguracja przez NFC: Ustawienia fabryczne można łatwo dostosować do potrzeb konkretnej aplikacji za pomocą smartfona z aplikacją Belimo Assistant 2 i wbudowanym interfejsem NFC. Aplikacja umożliwia także dostęp do funkcji diagnostycznych.
• Łatwa kompensacja hydrauliczna: Maksymalne natężenia przepływu dla obu sekwencji można precyzyjnie i bezbłędnie ustawić bezpośrednio na obiekcie przy użyciu aplikacji.
• Ręczne przestawianie: Możliwość ręcznego sterowania zaworem za pomocą przycisku, który wysprzęgla przekładnię i pozwala na swobodną zmianę położenia.
• Konfigurowalny sygnał sprzężenia zwrotnego: Sygnał wyjściowy U5 może reprezentować aktualne położenie zaworu, natężenie przepływu lub temperaturę medium.

Solidna konstrukcja

Zawór został wykonany z wysokiej jakości materiałów, gwarantujących długą i bezobsługową pracę. Korpus zaworu i rurka pomiarowa wykonane są z niklowanego mosiądzu, element zamykający z mosiądzu chromowanego, a uszczelnienia z EPDM, co zapewnia wysoką trwałość i niezawodność.
