EP015R6+BAC-HHM
Kod produktu: EP015R6+BAC-HHM

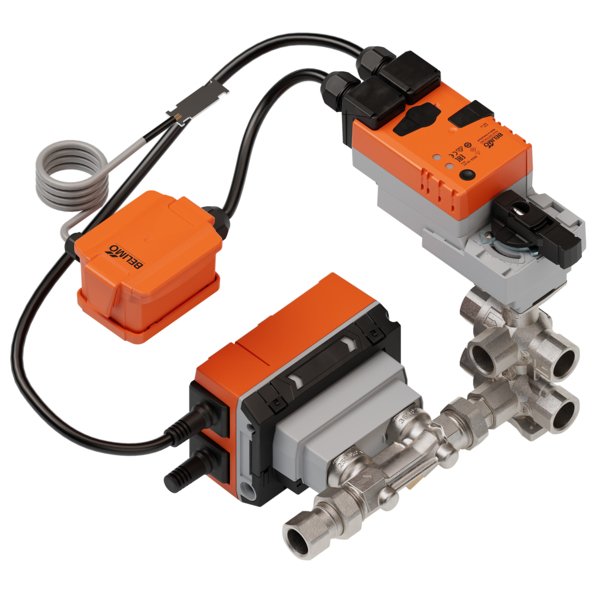

Sześciodrogowy Zawór Regulacyjny EPIV z Czujnikiem Przepływu
Ten zaawansowany, 6-drogowy zawór regulacyjny (EPIV) został zaprojektowany do precyzyjnego, analogowego regulowania przepływu wody w elementach grzewczych i chłodniczych. Dzięki zastosowaniu jednego siłownika obrotowego 90°, urządzenie efektywnie zarządza dwiema sekwencjami (ogrzewanie/chłodzenie) w zamkniętych instalacjach wodnych. Zasilanie napięciem AC/DC 24 V oraz wszechstronne opcje sterowania czynią go elastycznym rozwiązaniem dla nowoczesnych systemów automatyki budynkowej.
Główne Cechy i Zastosowanie
- Uniwersalne Sterowanie: Możliwość sterowania za pomocą sygnału analogowego lub poprzez interfejsy komunikacyjne BACnet MS/TP, Modbus RTU oraz MP-Bus.
- Zarządzanie Kondensacją: Zintegrowana funkcja ochrony przed kondensacją, wykorzystująca dołączony czujnik wilgotności, chroni instalację przed uszkodzeniem.
- Dwie Sekwencje, Jeden Siłownik: Efektywna obsługa zarówno obiegu grzewczego, jak i chłodniczego za pomocą jednego kompaktowego urządzenia.
- Wysoka Dokładność: Pomiar przepływu realizowany jest za pomocą metody ultradźwiękowej, co zapewnia stabilną i precyzyjną jakość regulacji.
Inteligentne Funkcje i Elastyczność
Zawór oferuje szereg zaawansowanych funkcji, które podnoszą jego funkcjonalność i ułatwiają integrację z systemem.
- Nowoczesna Konfiguracja: Ustawienia fabryczne można łatwo dostosować do specyfiki instalacji za pomocą aplikacji Belimo Assistant 2, wykorzystując bezprzewodowy interfejs NFC. Upraszcza to proces uruchomienia i diagnostyki.
- Tryb Hybrydowy: Urządzenie może być sterowane konwencjonalnym sygnałem analogowym, jednocześnie udostępniając dane diagnostyczne i sygnały zwrotne poprzez szynę komunikacyjną BACnet lub Modbus.
- Ochrona przed Kondensacją: Gdy czujnik wykryje ryzyko skraplania się pary wodnej, zawór automatycznie się zamyka. Użytkownik może zdefiniować progi wilgotności dla ostrzeżenia i alarmu.
- Kompensacja Ciśnienia: Wbudowany reduktor ciśnienia chroni zamknięty obieg przed wzrostem lub spadkiem ciśnienia wynikającym ze zmian temperatury czynnika, gdy zawór jest w pozycji zamkniętej.
- Przetwarzanie Sygnału z Czujników: Możliwość podłączenia dodatkowego czujnika (aktywnego lub z zestykiem) i przesłania jego odczytów w formie cyfrowej przez szynę komunikacyjną.
Niezawodność i Bezpieczeństwo Działania
- Wysokie Bezpieczeństwo: Siłownik posiada zabezpieczenie przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej.
- Przestawianie Ręczne: Możliwość ręcznej zmiany położenia zaworu za pomocą przycisku, z opcją jego zablokowania w pozycji wciśniętej.
- Konfigurowalny Sygnał Zwrotny: Sygnał sprzężenia zwrotnego może być skonfigurowany tak, aby informować o aktualnym położeniu zaworu, natężeniu przepływu lub temperaturze czynnika.
| Informacje ogólne | |
|---|---|
| Typ produktu: | Characterised control valve with sensor-operated flow control, 6-drog., Gwint wewnętrzny, PN 16 (EPIV) |
| Sterowanie: | Analogowe, z interfejsem komunikacyjnym, hybrid |
| Sekwencje: | Dwie (chłodzenie/ogrzewanie) z jednym siłownikiem obrotowym 90° |
| Zastosowanie: | Do instalacji wodnych z obiegiem zamkniętym |
| Zarządzanie kondensacją: | Integrated condensation management |
| Czujnik: | Zawiera czujnik wilgotności |
| Przegląd typów (atrybuty) | |
| Średnica nominalna: | DN |
| Gwint: | Rp ["] |
| Nominalne natężenie przepływu: | V'nom [l/h] / [m³/h] |
| Maks. natężenie przepływu przy cichej pracy: | V'max low-n [l/h] |
| Kvs teoretyczne: | Kvs teor. [m³/h] |
| Ciśnienie nominalne: | PN |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 4.4 W (DN 15, 20), 4.9 W (DN 25) |
| Pobór mocy w stanie spoczynku: | 4.1 W |
| Moc znamionowa: | 7.3 VA (DN 15, 20), 9.3 VA (DN 25) |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Długość kabla (Sensor): | 2 m + 2 m |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów MP-Bus: | Maks. 8 |
| Dane funkcjonalne | |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | 0...10 V, 0.5...10 V |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| V'max nastawialne: | 4,2...100% V'nom |
| Dokładność regulacji: | ±5% (25...100% wartości V'nom) |
| Dokładność regulacji (z glikolem): | ±10% (25...100% V'nom) @ 0...60% obj. glikolu |
| Czynnik: | Woda, woda z dodatkiem maks. 60% obj. glikolu |
| Temperatura czynnika: | 6...80°C [43...176°F] |
| Ciśnienie zamknięcia ∆ps: | 350 kPa |
| Różnica ciśnień ∆pmax: | 110 kPa |
| Charakterystyka przepływu: | Liniowa |
| Dopuszczalne przecieki: | Nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | Pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | Bezobsługowy |
| Ręczne przestawianie: | Przyciskiem, z możliwością blokady |
| Pomiar temperatury | |
| Błąd pomiaru temperatury bezwzględnej: | ±0.35°C @ 10°C [±0.65°F @ 50°F] (Pt1000 EN60751 Class B) ±0.6°C @ 60°C [±1.1°F @ 140°F] (Pt1000 EN60751 Class B) |
| Pomiar przepływu | |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Dokładność pomiaru przepływu: | ±2%, zgodnie z klasą 2 wg EN 1434, 0% obj. glikolu |
| Wskazówka dotycząca dokładności pomiaru przepływu: | @ 15...120°C, odcinek wlotowy ≥0x DN (EN 1434-4:2022), ±5% (20…100% V'nom) przy 0...60% obj. glikolu |
| Min. mierzony przepływ: | 0,2% V'nom |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Dyrektywa w sprawie urządzeń ciśnieniowych: | Oznakowanie CE zgodnie z 2014/68/WE |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Korpus zaworu: | Korpus z mosiądzu niklowanego |
| Rurka pomiarowa przepływu: | Korpus z mosiądzu niklowanego |
| Element zamykający: | Mosiądz chromowany |
| Oś: | Mosiądz niklowany |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
| Dodatkowe specyfikacje | |
| Strefa nieczułości alarmu: | 3% wilgotności względnej |
