EP020R6+BAC

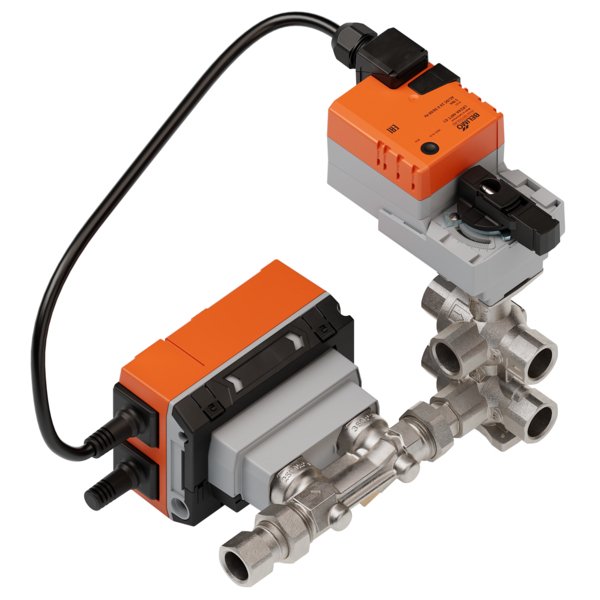

Zaawansowany 6-drogowy zawór regulacyjny z przepływomierzem
Ten innowacyjny, 6-drogowy zawór kulowy z siłownikiem obrotowym 90° został zaprojektowany do precyzyjnej, sterowanej czujnikiem regulacji przepływu w zamkniętych obiegach wodnych. Idealnie nadaje się do przełączania i analogowego sterowania przepływem w elementach grzewczych oraz chłodniczych, umożliwiając obsługę dwóch sekwencji (ogrzewanie/chłodzenie) za pomocą jednego urządzenia. Zawór jest przeznaczony do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Kluczowe cechy i funkcjonalność
- Wszechstronne sterowanie: Urządzenie oferuje elastyczność sterowania analogowego, a także zaawansowaną komunikację cyfrową w trybie hybrydowym.
- Integracja z systemami BMS: Pełna kompatybilność z popularnymi protokołami komunikacyjnymi, takimi jak BACnet MS/TP, Modbus RTU oraz MP-Bus, ułatwia integrację z systemami automatyki budynkowej.
- Precyzyjny pomiar ultradźwiękowy: Zintegrowany czujnik przepływu wykorzystuje technologię ultradźwiękową, zapewniając wysoką dokładność pomiarów.
- Zasilanie uniwersalne: Możliwość zasilania napięciem AC/DC 24 V.
- Wysoka klasa szczelności: Gwarancja szczelności klasy A (zgodnie z EN 12266-1), co eliminuje niepożądane przecieki.
- Możliwość obsługi ręcznej: Wyposażony w przycisk do ręcznego przestawiania z opcją zablokowania, co ułatwia rozruch i serwis.
- Bezpieczeństwo i niezawodność: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga wyłączników krańcowych, zatrzymując się automatycznie w pozycjach końcowych.
- Kompensacja ciśnienia: Wbudowany reduktor kompensuje zmiany ciśnienia czynnika w zamkniętej objętości, które mogą wynikać ze zmian temperatury, gdy zawór jest zamknięty.
Inteligentne sterowanie i elastyczność
Urządzenie można sterować za pomocą sygnału analogowego lub poprzez interfejs komunikacyjny. W trybie hybrydowym, przy sterowaniu analogowym, protokół BACnet lub Modbus może być używany do odczytu danych i sygnalizacji zwrotnej. Nastawy przepływu dla obu sekwencji (V'max1 i V'max2) można łatwo konfigurować za pomocą aplikacji Belimo Assistant 2 poprzez interfejs NFC. Dodatkowo możliwe jest podłączenie zewnętrznego czujnika (aktywnego lub stykowego), którego sygnał może być przetworzony na postać cyfrową i przesłany do systemu nadrzędnego.
Solidna konstrukcja
Korpus zaworu oraz rurka pomiarowa wykonane są z trwałego, niklowanego mosiądzu. Element zamykający to mosiądz chromowany, a uszczelnienia z EPDM gwarantują długotrwałą i bezawaryjną pracę. Urządzenie jest bezobsługowe i przeznaczone do pracy z wodą lub wodą z dodatkiem glikolu (do 60% objętości).
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca (DN 15, 20): | 4 W |
| Pobór mocy - praca (DN 25): | 4.5 W |
| Pobór mocy w stanie spoczynku: | 3.7 W |
| Moc znamionowa (DN 15, 20): | 6.5 VA |
| Moc znamionowa (DN 25): | 8.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP, Modbus RTU, MP-Bus |
| Liczba węzłów (MP-Bus): | maks. 8 |
| Liczba węzłów (BACnet / Modbus): | patrz opis interfejsu |
| Dane funkcjonalne | |
| Zakres roboczy Y: | 2...10 V |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | 0...10 V, 0.5...10 V |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| V'max nastawialne: | 4,2...100% V'nom |
| Dokładność regulacji: | ±5% (25...100% wartości V'nom) |
| Uwaga dotycząca dokładności regulacji: | ±10% (wartości 25...100% V'nom) @ 0...60% obj. glikolu |
| Czynnik: | Woda, woda z dodatkiem maks. 60% obj. glikolu. |
| Temperatura czynnika: | 6...80°C [43...176°F] |
| Ciśnienie zamknięcia ∆ps: | 350 kPa |
| Różnica ciśnień ∆pmax: | 110 kPa |
| Charakterystyka przepływu: | liniowa |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Pomiar temperatury | |
| Błąd pomiaru temperatury bezwzględnej (Pt1000 EN60751 Class B): | ±0.35°C @ 10°C [±0.65°F @ 50°F], ±0.6°C @ 60°C [±1.1°F @ 140°F] |
| Pomiar przepływu | |
| Metoda pomiaru: | Ultradźwiękowy pomiar przepływu |
| Dokładność pomiaru przepływu (0% obj. glikolu): | ±2%, zgodnie z klasą 2 wg EN 1434 |
| Wskazówka dotycząca dokładności pomiaru przepływu (0...60% obj. glikolu): | ±5% (20…100% wartości V'nom) |
| Min. mierzony przepływ: | 0,2% V'nom |
| Monitorowanie stężenia glikolu | |
| Błąd powtarzalności: | 0...60% |
| Dokładność pomiaru monitorowania stężenia glikolu: | ±4% |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Dyrektywa w sprawie urządzeń ciśnieniowych: | Oznakowanie CE zgodnie z 2014/68/WE |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Materiały | |
| Korpus zaworu: | Korpus z mosiądzu niklowanego |
| Rurka pomiarowa przepływu: | Korpus z mosiądzu niklowanego |
| Element zamykający: | mosiądz chromowany |
| Oś: | mosiądz niklowany |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
