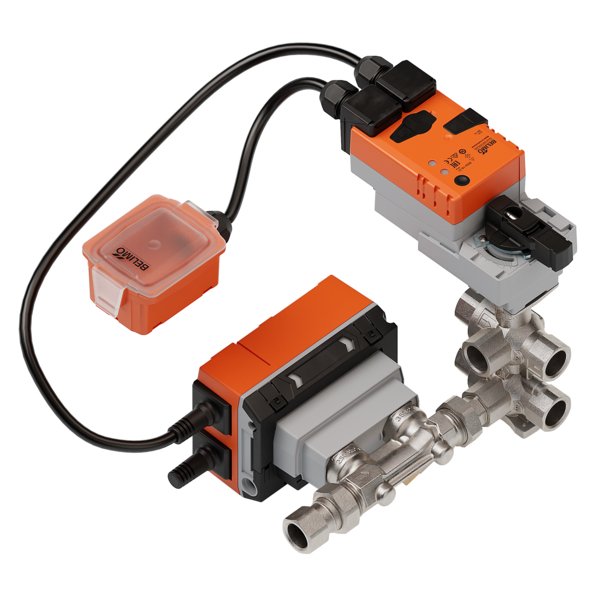

EP020R6+BAC-HH1

Sześciodrogowy zawór regulacyjny z przepływomierzem (EPIV)

Sześciodrogowy, regulacyjny zawór kulowy typu EPIV, wyposażony w innowacyjną technologię sterowania przepływem opartą na danych z czujnika. Zaprojektowany do precyzyjnego, analogowego lub przełączanego sterowania obiegiem wody w instalacjach grzewczych i chłodniczych. Doskonale sprawdza się w zamkniętych systemach wodnych.

Główne zalety produktu:

• Zasilanie napięciem znamionowym AC/DC 24 V.
• Hybrydowe sterowanie: możliwość pracy w trybie analogowym oraz poprzez interfejs komunikacyjny.
• Obsługa dwóch sekwencji (chłodzenie i ogrzewanie) przy użyciu jednego siłownika obrotowego 90°.
• Elastyczna komunikacja przez magistralę BACnet MS/TP, Modbus RTU, MP-Bus Belimo, a także opcja sterowania konwencjonalnego.
• Zintegrowane zarządzanie kondensacją wraz z dołączonym czujnikiem kondensacji.

Kluczowe Cechy i Funkcjonalności

Tryb Pracy i Precyzyjna Regulacja

Urządzenie składa się z trzech kluczowych podzespołów: 6-drogowego zaworu kulowego, rurki pomiarowej z przepływomierzem oraz siłownika. Przepływomierz na bieżąco mierzy natężenie przepływu czynnika, a jego odczyt jest porównywany z wartością zadaną. Na tej podstawie siłownik koryguje położenie zaworu, zapewniając stabilną i dokładną jakość regulacji.

Zaawansowane Zabezpieczenie przed Kondensacją

Aby chronić instalację, zawór EPIV jest wyposażony w fabryczny czujnik kondensacji, który wykrywa skraplanie się pary wodnej na rurociągu. W momencie wykrycia wilgoci, urządzenie przechodzi w stan ostrzegawczy, dając systemowi automatyki budynku czas na reakcję. Jeśli problem nie ustąpi, funkcja zabezpieczająca automatycznie zamknie zawór, aby zapobiec ewentualnym uszkodzeniom. Funkcję tę można w razie potrzeby wyłączyć.

Wszechstronne Opcje Sterowania i Komunikacji

Zawór oferuje elastyczne tryby regulacji. W trybie pojedynczej nastawy, jedna wartość steruje całym zakresem pracy. Alternatywnie, w trybie z oddzielnymi nastawami, można niezależnie sterować dwiema sekwencjami (np. chłodzeniem i ogrzewaniem) za pomocą dwóch różnych nastaw. Urządzenie może pracować w trybie hybrydowym, gdzie sterowanie odbywa się sygnałem analogowym, a komunikacja zwrotna realizowana jest przez protokół BACnet lub Modbus. Dodatkowo, możliwe jest podłączenie zewnętrznego czujnika (aktywnego lub ze stykiem), którego sygnał zostanie przetworzony na postać cyfrową i udostępniony w systemie magistralowym.

Łatwa Konfiguracja i Obsługa

Ustawienia fabryczne są dostosowane do większości typowych zastosowań. Za pomocą aplikacji Belimo Assistant 2 i interfejsu NFC możliwa jest bezprzewodowa konfiguracja, diagnostyka oraz precyzyjne ustawienie maksymalnych natężeń przepływu dla obu sekwencji bezpośrednio na obiekcie. Dla celów serwisowych urządzenie wyposażono w przycisk ręcznego przestawiania, który po wciśnięciu wysprzęgla przekładnię i pozwala na swobodną zmianę położenia zaworu.

Niezawodność i Bezpieczeństwo Działania

Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, zatrzymując się automatycznie po osiągnięciu ogranicznika. Zawory posiadają również wbudowany reduktor ciśnienia, który kompensuje zmiany ciśnienia czynnika w zamkniętej objętości (np. w elemencie wykonawczym), gdy zawór jest w pozycji zamkniętej. Zapewnia to wysokie bezpieczeństwo i chroni instalację.
