EP020R6+BAC-HH2

Sześciodrogowy zawór regulacyjny EPIV z pomiarem przepływu

Sześciodrogowy, regulacyjny zawór kulowy z wbudowanym czujnikiem przepływu, przeznaczony do precyzyjnego, analogowego sterowania przepływem wody w instalacjach grzewczych i chłodniczych. Jest to rozwiązanie dedykowane do zamkniętych obiegów wodnych w systemach HVAC. Dzięki zastosowaniu jednego siłownika obrotowego 90°, zawór efektywnie zarządza dwiema sekwencjami pracy – ogrzewaniem i chłodzeniem.

Główne Cechy i Funkcjonalność

• Zasilanie uniwersalne: Urządzenie pracuje przy napięciu znamionowym AC/DC 24 V.
• Obsługa dwóch sekwencji: Jeden siłownik umożliwia przełączanie lub płynną regulację przepływu dla obiegu grzewczego i chłodniczego.
• Wszechstronna komunikacja: Sterowanie może odbywać się za pośrednictwem magistrali BACnet MS/TP, Modbus RTU, MP-Bus lub w sposób konwencjonalny za pomocą sygnału analogowego (tryb hybrydowy).
• Zintegrowane zarządzanie kondensacją: Zawór jest wyposażony w czujnik kondensacji, który chroni instalację przed skutkami skraplania się pary wodnej, w razie potrzeby zamykając przepływ.

Precyzyjna Regulacja i Wysoka Niezawodność

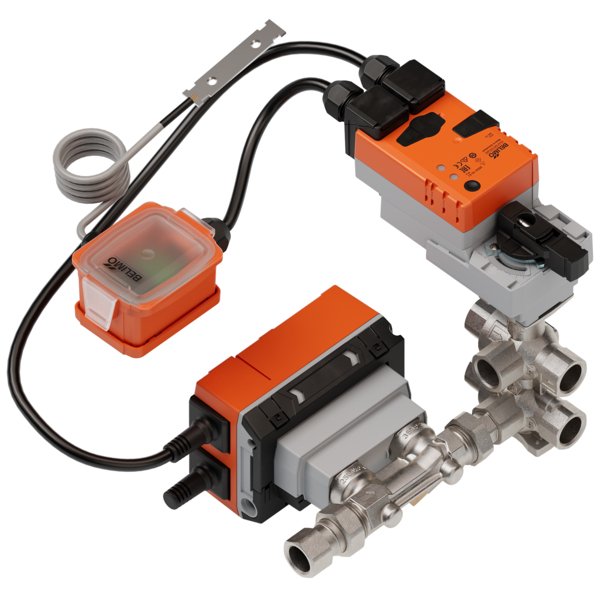

Urządzenie składa się z trzech kluczowych komponentów: 6-drogowego zaworu kulowego, rurki pomiarowej z ultradźwiękowym przepływomierzem oraz siłownika. Siłownik na bieżąco porównuje zmierzoną wartość przepływu z wartością zadaną i koryguje pozycję zaworu, zapewniając stabilną i dokładną regulację. Liniowa charakterystyka przepływu gwarantuje przewidywalne działanie w całym zakresie pracy.

• Wysokie bezpieczeństwo działania: Siłownik posiada zabezpieczenie przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej.
• Kompensacja ciśnienia: Wbudowany reduktor ciśnienia kompensuje wahania ciśnienia wynikające ze zmian temperatury czynnika w zamkniętym elemencie wykonawczym (np. klimakonwektorze), gdy zawór jest w pozycji zamkniętej.
• Ręczne przestawianie: Możliwość ręcznej zmiany pozycji zaworu za pomocą przycisku, który po wciśnięciu wysprzęgla przekładnię.

Nowoczesna Konfiguracja i Diagnostyka

Ustawienia zaworu można łatwo dostosować do potrzeb konkretnej aplikacji. Dzięki wbudowanemu interfejsowi NFC, konfiguracja, uruchomienie oraz diagnostyka są niezwykle proste przy użyciu aplikacji Belimo Assistant 2 na smartfonie. Aplikacja umożliwia między innymi bezbłędne ustawienie maksymalnych natężeń przepływu dla obu sekwencji bezpośrednio na obiekcie.

Zastosowanie i Montaż

Zawór jest przeznaczony do pracy w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Może pracować z czynnikiem w postaci wody lub mieszaniny wody z glikolem (do 60% objętości). Dopuszczalna pozycja montażu obejmuje zakres od pionowej do poziomej, co zapewnia dużą elastyczność instalacyjną.
