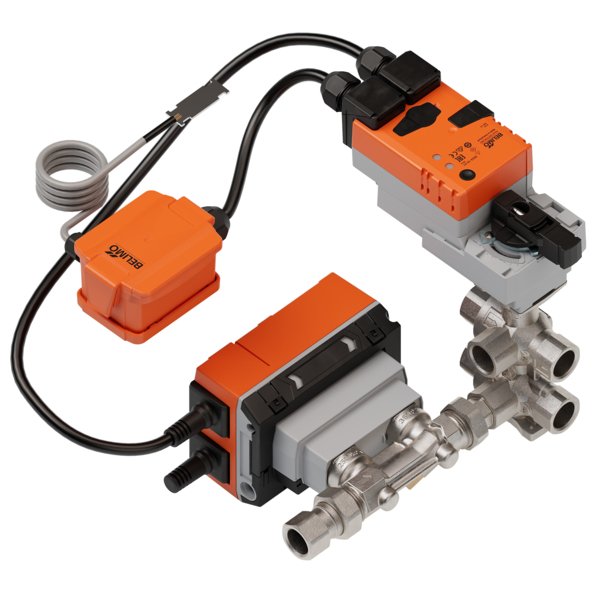

EP020R6+BAC-HHM

6-drogowy regulacyjny zawór kulowy z przepływomierzem (EPIV)

Zaawansowany 6-drogowy zawór regulacyjny, który charakteryzuje się sterowaniem przepływem opartym na odczytach z czujnika. Zaprojektowany do pracy w zamkniętych instalacjach wodnych, jest idealnym rozwiązaniem do analogowego regulowania lub przełączania przepływu wody w elementach grzewczych i chłodniczych. Urządzenie obsługuje dwie sekwencje (chłodzenie/ogrzewanie) przy użyciu jednego siłownika obrotowego 90°.

Najważniejsze cechy produktu

• Zasilanie napięciem znamionowym AC/DC 24 V.
• Sterowanie hybrydowe: analogowe oraz poprzez interfejs komunikacyjny.
• Możliwość komunikacji przez BACnet MS/TP, Modbus RTU lub MP-Bus Belimo.
• Zintegrowany system zarządzania kondensacją wraz z czujnikiem wilgotności.
• Pomiar przepływu metodą ultradźwiękową zapewnia wysoką dokładność.
• Przeznaczony do pracy z wodą lub wodą z dodatkiem glikolu (do 60% objętości).
• Solidna konstrukcja z niklowanego mosiądzu, z elementem zamykającym z mosiądzu chromowanego.
• Urządzenie jest bezobsługowe i zabezpieczone przed przeciążeniem.

Zaawansowane funkcje i tryby pracy

Urządzenie składa się z trzech kluczowych komponentów: 6-drogowego regulacyjnego zaworu kulowego, rurki pomiarowej z przepływomierzem oraz siłownika. Czynnik przepływa przez rurkę pomiarową, a na podstawie pomiaru siłownik koryguje położenie zaworu, aby dopasować przepływ do wartości zadanej.

Zabezpieczenie przed kondensacją

Wbudowany czujnik wilgotności i kondensacji chroni instalację przed skraplaniem się pary wodnej na rurociągu zasilającym. Po wykryciu kondensacji zawór automatycznie się zamyka. Użytkownik ma możliwość ustawienia progów wilgotności dla ostrzeżeń i alarmów, co pozwala systemowi automatyki budynku na prewencyjną reakcję.

Elastyczne tryby regulacji

Zawór oferuje różne tryby regulacji, dostosowane do potrzeb instalacji. W trybie pojedynczej nastawy, jedna wartość zadana kontroluje cały zakres ruchu zaworu. W trybie z oddzielnymi nastawami, dwie niezależne nastawy służą do sterowania sekwencją chłodzenia i ogrzewania.

Nowoczesna konfiguracja i diagnostyka

Dzięki interfejsowi NFC, konfiguracja urządzenia jest prosta i szybka przy użyciu aplikacji Belimo Assistant 2 na smartfonie. Aplikacja ułatwia uruchomienie, umożliwia ustawienie maksymalnych natężeń przepływu oraz zapewnia dostęp do zaawansowanych funkcji diagnostycznych.

Dodatkowe możliwości

• Tryb hybrydowy: Możliwość sterowania za pomocą analogowego sygnału nastawczego, przy jednoczesnym wykorzystaniu protokołu BACnet lub Modbus do komunikacji i odczytu danych zwrotnych.
• Kompensacja ciśnienia: Wbudowany reduktor ciśnienia kompensuje zmiany ciśnienia czynnika w zamkniętej objętości, które mogą wynikać ze zmian temperatury otoczenia, gdy zawór jest w pozycji zamkniętej.
• Przestawianie ręczne: Specjalny przycisk umożliwia ręczne przestawienie zaworu po wysprzęgleniu przekładni, co jest przydatne podczas instalacji i serwisu.
• Przetwarzanie sygnału z czujników: Urządzenie pozwala na podłączenie dodatkowego czujnika (aktywnego lub z zestykiem), którego sygnał może być łatwo przetworzony na postać cyfrową i udostępniony w systemie nadrzędnym.
