EP025R6+BAC-HH2

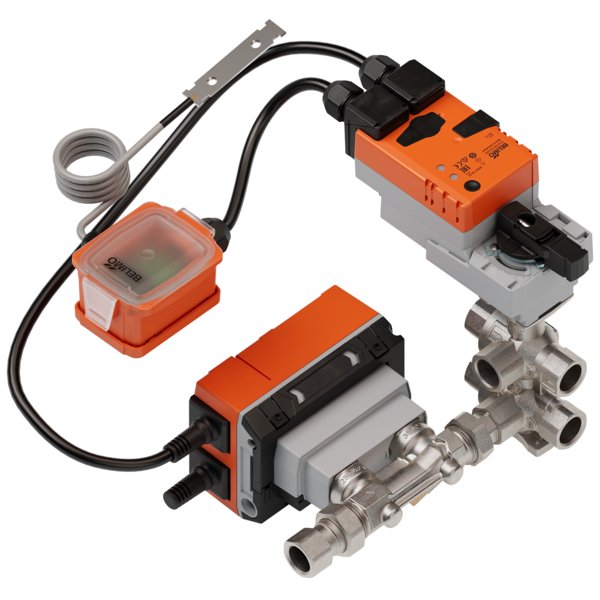

Sześciodrogowy regulacyjny zawór kulowy z czujnikiem przepływu (EPIV)

Ten zaawansowany zawór regulacyjny został zaprojektowany do precyzyjnego, analogowego sterowania przepływem wody w zamkniętych obiegach instalacji grzewczych i chłodniczych. Dzięki zintegrowanemu siłownikowi obrotowemu 90°, urządzenie jest w stanie obsługiwać dwie oddzielne sekwencje (np. chłodzenie i ogrzewanie) za pomocą jednego elementu wykonawczego. Zasilanie napięciem znamionowym AC/DC 24 V zapewnia uniwersalność zastosowania.

Kluczowe cechy i funkcje

Wszechstronne sterowanie i komunikacja

Zawór oferuje wyjątkową elastyczność w zakresie integracji z systemami automatyki budynkowej. Może być sterowany na kilka sposobów:

• Komunikacja cyfrowa: Pełna integracja poprzez popularne protokoły, takie jak BACnet MS/TP, Modbus RTU oraz MP-Bus Belimo.
• Sterowanie analogowe: Możliwość pracy z konwencjonalnym sygnałem analogowym.
• Tryb hybrydowy: Unikalna funkcja pozwalająca na sterowanie zaworem za pomocą sygnału analogowego, przy jednoczesnym odczycie danych i diagnostyce poprzez interfejs komunikacyjny (BACnet lub Modbus).

Zintegrowane zarządzanie kondensacją

Urządzenie jest wyposażone w fabryczny czujnik kondensacji, który aktywnie monitoruje warunki na rurociągu zasilającym. W przypadku wykrycia ryzyka skraplania się pary wodnej, zawór może automatycznie zareagować (np. poprzez zamknięcie), chroniąc w ten sposób instalację i otoczenie przed uszkodzeniami spowodowanymi wilgocią. Funkcję tę można aktywować lub dezaktywować w zależności od potrzeb.

Precyzja i niezawodność działania

• Pomiar ultradźwiękowy: Przepływ mierzony jest za pomocą dokładnej i niezawodnej technologii ultradźwiękowej, co zapewnia stabilną jakość regulacji.
• Bezpieczeństwo: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu pozycji końcowej.
• Kompensacja ciśnienia: Zintegrowany reduktor ciśnienia kompensuje zmiany ciśnienia medium w zamkniętym obiegu, które mogą wynikać ze zmian temperatury, gdy zawór jest w pozycji zamkniętej.
• Ręczne przestawianie: Wbudowany przycisk umożliwia ręczne wysprzęglenie przekładni i ustawienie zaworu w dowolnej pozycji, co ułatwia prace serwisowe.

Łatwa konfiguracja i diagnostyka

Dzięki interfejsowi NFC, ustawienia zaworu można łatwo konfigurować bezprzewodowo za pomocą aplikacji Belimo Assistant 2 na smartfonie. Aplikacja umożliwia również dostęp do zaawansowanych funkcji diagnostycznych i prostą kompensację hydrauliczną (ustawienie maksymalnych przepływów) bezpośrednio na obiekcie.

Dodatkowe możliwości

• Przetwarzanie sygnału z czujników: Możliwość podłączenia dodatkowego czujnika (aktywnego lub pasywnego z zestykiem), którego sygnał może być przetworzony na postać cyfrową i udostępniony w sieci komunikacyjnej.
• Konfigurowalny sygnał sprzężenia zwrotnego: Sygnał zwrotny może być skonfigurowany tak, aby odpowiadał aktualnemu położeniu zaworu, zmierzonemu natężeniu przepływu lub temperaturze czynnika.
