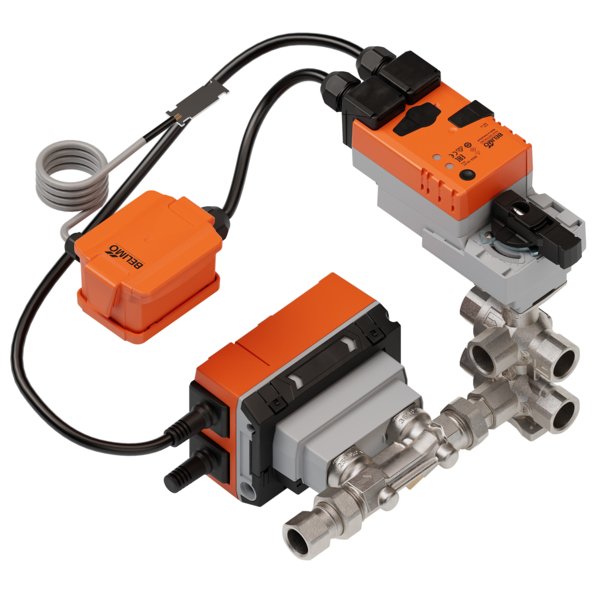

EP025R6+BAC-HHM

6-drogowy zawór regulacyjny EPIV z pomiarem przepływu

To zaawansowany, 6-drogowy zawór regulacyjny (EPIV) z wbudowanym czujnikiem przepływu. Jest on przeznaczony do analogowej regulacji lub przełączania przepływu wody w zamkniętych obiegach instalacji grzewczych oraz chłodniczych. Umożliwia obsługę dwóch sekwencji (chłodzenie/ogrzewanie) za pomocą jednego siłownika obrotowego.

Kluczowe cechy produktu

• Zasilanie napięciem AC/DC 24 V.
• Możliwość sterowania analogowego oraz przez interfejsy komunikacyjne takie jak BACnet MS/TP, Modbus RTU i MP-Bus (tryb hybrydowy).
• Obsługa dwóch sekwencji (chłodzenie i ogrzewanie) za pomocą jednego siłownika obrotowego.
• Zintegrowane zarządzanie kondensacją dzięki wbudowanemu czujnikowi wilgotności.
• Prosta konfiguracja i diagnostyka za pomocą aplikacji Belimo Assistant 2 przez interfejs NFC.
• Możliwość ręcznego przestawiania za pomocą przycisku z funkcją blokady.
• Precyzyjny, ultradźwiękowy pomiar przepływu.
• Wbudowany reduktor ciśnienia kompensujący zmiany ciśnienia w położeniu zamkniętym.

Elastyczne sterowanie i komunikacja

Zawór może być sterowany zarówno za pomocą konwencjonalnego sygnału analogowego, jak i poprzez cyfrowe protokoły komunikacyjne. W trybie hybrydowym, sterowanie odbywa się analogowo, podczas gdy dane diagnostyczne i sygnał zwrotny są dostępne przez szynę BACnet lub Modbus. Urządzenie oferuje różne tryby regulacji, w tym regulację na podstawie położenia lub przepływu, z możliwością zastosowania pojedynczej nastawy dla całego zakresu lub oddzielnych nastaw dla sekwencji grzania i chłodzenia.

Zabezpieczenie przed kondensacją

Dzięki zintegrowanemu czujnikowi wilgotności, zawór aktywnie chroni instalację przed kondensacją pary wodnej. Po wykryciu ryzyka skraplania na rurociągu, zawór automatycznie się zamyka. Użytkownik ma możliwość skonfigurowania progów wilgotności dla ostrzeżeń i alarmów, co pozwala na prewencyjne działanie systemu automatyki budynkowej.

Solidna konstrukcja

Korpus zaworu oraz rurka pomiarowa wykonane są z niklowanego mosiądzu, co gwarantuje wysoką trwałość. Element zamykający to kula z mosiądzu chromowanego, a szczelność osi zapewniają pierścienie samouszczelniające (O-ring) z EPDM. Zawór charakteryzuje się klasą szczelności A (EN 12266-1), co oznacza brak przecieków pęcherzyków powietrza.

Wskazówki montażowe

• Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (osią do dołu).
• Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego na korpusie.
• Jakość wody: Woda w instalacji powinna spełniać wymagania normy VDI 2035. Zaleca się montaż filtra w celu ochrony przed zanieczyszczeniami stałymi.
• Odcinek wlotowy: Dla zapewnienia maksymalnej dokładności pomiaru, zalecane jest zachowanie prostego odcinka wlotowego o długości co najmniej 5x DN przed zaworem.
