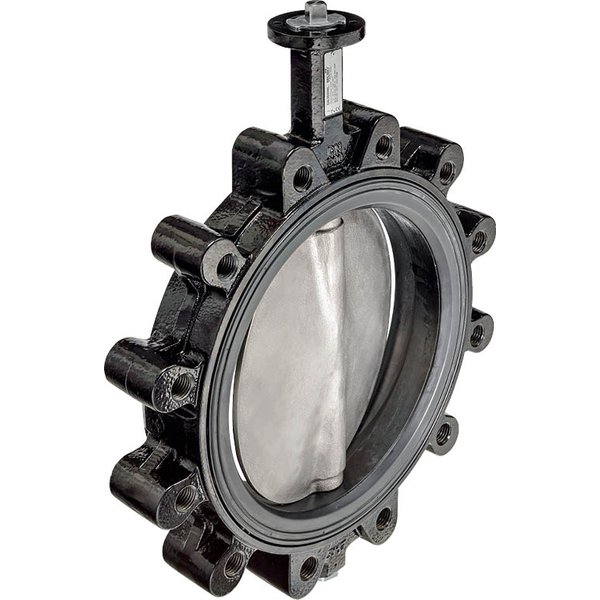

D6200WL
2-drogowy zawór motylkowy odcinający DN200, kołnierz PN16, z otworami gwintowanymi w korpusie
Producent: Belimo
Kod produktu: D6200WL
Cechy:
- Klapa motylkowa
- Z otworami gwintowanymi w korpusie, PN16
- Kołnierz, DN200
- Żeliwo sferoidalne malowane poliestrową farbą proszkową
- Klapa ze stali wysokojakościowej 1.4301
- Uszczelnienie EPDM
- Temperatura czynnika -20...120ºC
| Sterowanie oraz interfejs komunikacyjny : | BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus |
| Regulowany czas podtrzymywania zasilania : | 0...10 s (PF) |
| Bezpieczeństwo | |
|---|---|
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Stopień ochrony NEMA/UL : | NEMA 2 |
| Enclosure : | UL, typ obudowy 2 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Masa : | 1.1 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Charakterystyka przepływu : | 0...60% kąta otwarcia: stałoprocentowa Kąt otwarcia 0...100%: kształt S |
| Dopuszczalne przecieki : | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| kvs [m³/h] sek II : | 820 |
| kvmax [m³/h] : | 2200 |
| PN : | 16 |
| Łożysko osi : | Brąz, stal, PTFE |
| Przegląd typów | |
| DN : | 200 |
| Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Czas podtrzymywania zasilania (PF) : | 2 s |
| Kategoria dokumentu : | bezobsługowy |
| Źródło zasilania UL : | Class 2 Supply |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności : | Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Komunikacja po szynie danych | |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Warunki | |
| Skróty : | POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas podtrzymywania zasilania |
| Temperatura czynnika : | -20...120°C [-4.0...248°F] |
| Dane funkcjonalne | |
| Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
| Kategoria dokumentu : | bezobsługowy |
| Kąt obrotu : | 90° |
| Wskazówka dot. charakterystyki przepływu : | 0...100% kąt otwarcia: liniowy (tylko z siłownikiem PR...-BAC) Do klap motylkowych z siłownikiem PR..BAC, charakterystykę przepływu można sparametryzować jako liniową albo stałoprocentową przy użyciu aplikacji Belimo Assistant |
| Pasujące przyłącze kołnierzowe : | Zgodnie z normami ISO 7005-1 oraz EN 1092-1 Zgodnie z normami ISO 7005-2 oraz EN 1092-2 Zgodnie z normami DIN 2641 i DIN 2642 |
| Materiały | |
| Element zamykający : | Stal nierdzewna AISI 304 (CF-8, 1.4308) |
| Oś : | Stal nierdzewna AISI 420 (1.4021) |
| Techniczna karta katalogowa : | D6..WL |
| Gniazdo : | EPDM |
| Uszczelnienie osi : | Pierścień samouszczelniający (o-ring) z EPDM |
| Korpus zaworu : | EN-GJS-400-15 (GGG 40) |
Produkt archiwalny
