D625NL
| Korpus: | 2-drogowy |
| Zakres Kvs: | 10001...42800 Kvs, 1001...10000 Kvs, 15...40 Kvs, 41...170 Kvs |
| Wielkość zaworu (mm): | 25 mm, 32 mm, 350 mm, 40 mm, 400 mm, 450 mm, 50 mm, 500 mm, 600 mm, 65 mm, 700 mm, 80 mm |
| Połączenie elektryczne: | Kabel |
| Tryb pracy zaworu: | Przełączanie |
| Przyłącze końcowe: | Z otworami gwintowanymi w korpusie |
| Zakres Kvmax: | 10001...42800 Kvmax, 171...1000 Kvmax, 41...170 Kvmax |

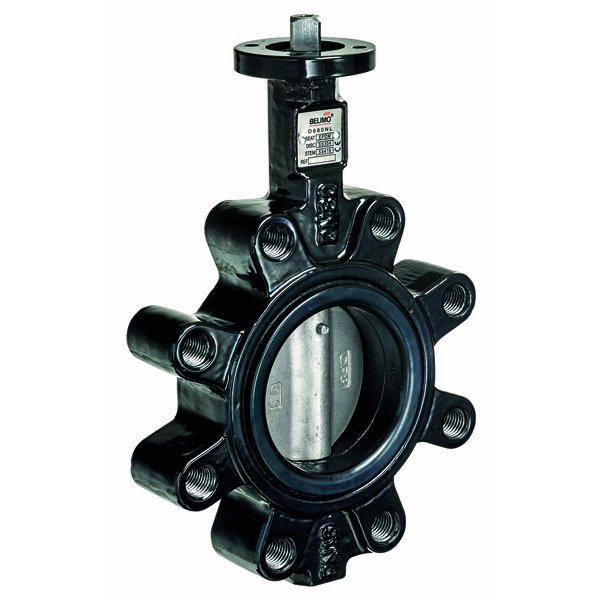

Klapa motylkowa do instalacji wodnych
Klapa motylkowa z serii D6..NL to niezawodne rozwiązanie przeznaczone do pracy w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Jej głównym zadaniem jest odcinanie przepływu, co pozwala na efektywne włączanie i wyłączanie źródeł ciepła lub agregatów chłodniczych. Korpus zaworu posiada otwory gwintowane, co ułatwia montaż.
Główne cechy produktu
- Najwyższa klasa szczelności: Konstrukcja z miękkim uszczelnieniem EPDM dociskanym przez dysk zaworu gwarantuje szczelność klasy A (zgodnie z normą EN 12266-1), co oznacza całkowite odcięcie przepływu bez pęcherzyków powietrza.
- Wysoka wydajność: W pozycji pełnego otwarcia klapa generuje minimalne spadki ciśnienia, zapewniając maksymalną wartość współczynnika przepływu Kv.
- Bezobsługowa praca: Zawór został zaprojektowany z myślą o długotrwałej i bezawaryjnej pracy bez konieczności regularnej konserwacji.
- Elastyczne sterowanie ręczne: Możliwość ręcznej obsługi za pomocą opcjonalnej dźwigni z mechanizmem zapadkowym (10 położeń) lub precyzyjnej przekładni ślimakowej z bezstopniową regulacją.
Solidna konstrukcja i materiały
Korpus klapy wykonano z wytrzymałego żeliwa sferoidalnego (EN-GJS-400-18-LT), które zostało dodatkowo zabezpieczone przez poliestrowe pokrycie proszkowe. Kluczowe komponenty wewnętrzne, takie jak element zamykający (dysk) oraz oś, wykonane są ze stali nierdzewnej, co zapewnia wysoką odporność na korozję i długą żywotność produktu. Uszczelnienie gniazda oraz osi z materiału EPDM gwarantuje niezawodność w szerokim zakresie temperatur.
Zastosowanie i warunki pracy
Produkt przeznaczony jest do stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może pracować z czynnikiem roboczym w postaci wody lub mieszaniny wody z glikolem (o stężeniu do 50%) w zakresie temperatur od -20°C do +120°C. Zawór można instalować w rurociągu w pozycji od pionowej do poziomej (w odniesieniu do osi). Należy unikać montażu w pozycji wiszącej, z osią skierowaną do dołu.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -20...120°C [-4...248°F] |
| Różnica ciśnień ∆pmax: | 300 kPa (DN 25, 32, 40, 50, 65, 80, 350, 400, 450, 500, 600) |
| 200 kPa (DN 700) | |
| Charakterystyka przepływu: | 0...60% kąta otwarcia: stałoprocentowa (VDI/VDE 2173) |
| Kąt otwarcia 0...100%: kształt S | |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2, wg. EN 1092-2 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJS-400-18-LT (GGG 40.3) |
| Wykończenie korpusu: | z proszkowanym pokryciem poliestrowym |
| Element zamykający: | Stal nierdzewna AISI 304 (1.4301) |
| Oś: | Stal nierdzewna AISI 420 (1.4021) (DN 25, 32, 40, 50, 65, 80) |
| Stal nierdzewna AISI 630 (1.4542) (DN 350, 400, 450, 500, 600, 700) | |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Łożysko osi: | RPTFE |
| Gniazdo: | EPDM |
