D640N

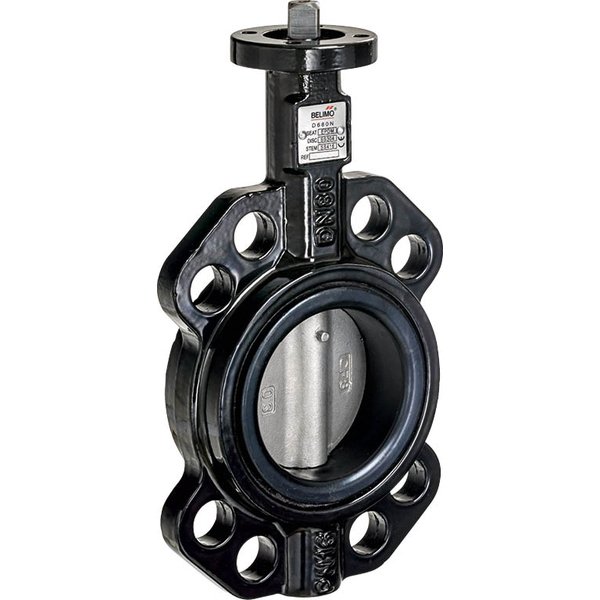

2-drogowy zawór motylkowy odcinający DN40, kvs 70 m³/h, kołnierz PN6/10/16, z otworami niegwintowanymi w korpusie
Producent: Belimo
Kod produktu: D640N
Cechy:
- Klapa motylkowa, PN 6 / 10 / 16
- Kołnierz, niegwintowane otwory w korpusie, DN 40, kvs maks. 70 m³/h
- Korpus EN-JS1030 (GGG 40), malowany epoksydową farbą proszkową
- Element zamykający ze stali nierdzewnej 1.4301
- Temperatura czynnika -20...120 °C
- Dopuszczalne przecieki A, szczelny
| Skróty : | POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas o podtrzymywania zasilania tn uc od |
| Warunki | |
|---|---|
| Skróty : | POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas podtrzymywania zasilania |
| Opcjonalne tryby pracy : | Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V) |
| Bezpieczeństwo | |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Masa : | 4.5 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Kategoria dokumentu : | bezobsługowy |
| Rodzaj czynności : | Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Dane funkcjonalne | |
| Charakterystyka przepływu : | 0...60% kąta otwarcia: stałoprocentowa Kąt otwarcia 0...100%: kształt S |
| Dopuszczalne przecieki : | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
| Łożysko osi : | RPTFE |
| Przegląd typów | |
| kvmax [m³/h] : | 65 |
| Temperatura czynnika : | -20...120°C |
| Kategoria dokumentu : | bezobsługowy |
| Kąt obrotu : | 90° |
| Wskazówka dot. charakterystyki przepływu : | 0...100% kąt otwarcia: liniowy (tylko z siłownikiem PR...-BAC) Do klap motylkowych z siłownikiem PR..BAC, charakterystykę przepływu można sparametryzować jako liniową albo stałoprocentową przy użyciu aplikacji Belimo Assistant |
| Pasujące przyłącze kołnierzowe : | Zgodnie z normami ISO 7005-2 oraz EN 1092-2 PN6/10/16, AS Table E (DN 50...150) PN10/16, AS Table E (DN 350) PN16 (DN 400...600) |
| Materiały | |
| Element zamykający : | Stal nierdzewna AISI 304 (1.4301) |
| Oś : | Stal nierdzewna AISI 420 (1.4021) (DN 25, 32, 40, 50, 65, 80, 100, 125, 150) Stal nierdzewna AISI 630 (1.4542) (DN 350, 400, 450, 500, 600, 700) |
| Techniczna karta katalogowa : | D6..N |
| Gniazdo : | EPDM |
| Uszczelnienie osi : | Pierścień samouszczelniający (o-ring) z EPDM |
| Korpus zaworu : | EN-GJS-400-15 (GGG 40) |
| Wykończenie korpusu : | z proszkowanym pokryciem poliestrowym |
| PN : | 6 / 10 / 16 |
| DN : | 40 |
| kvs [m³/h] : | 27 |
| Czynnik : | Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
