D6450NL
| Korpus: | 2-drogowy |
| Zakres Kvs: | 1001...10000 Kvs |
| Wielkość zaworu (mm): | 450 mm |
| Tryb pracy zaworu: | Przełączanie |
| Przyłącze końcowe: | Z otworami gwintowanymi w korpusie |
| Zakres Kvmax: | 10001...42800 Kvmax |

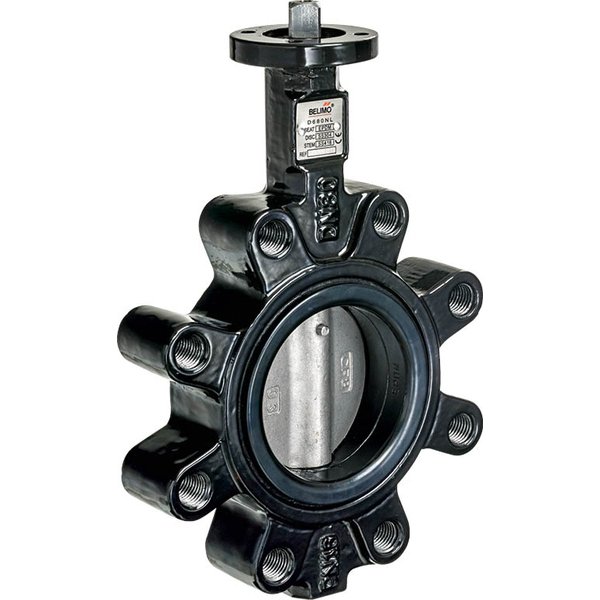

Klapa motylkowa z otworami gwintowanymi D6..NL
Prezentowana klapa motylkowa serii D6..NL to niezawodne rozwiązanie przeznaczone do odcinania przepływu w instalacjach wodnych. Została zaprojektowana z myślą o zastosowaniu zarówno w otwartych, jak i zamkniętych obiegach wodnych, co czyni ją idealnym wyborem do efektywnego włączania oraz wyłączania źródeł ciepła lub agregatów chłodniczych w systemach HVAC.
Kluczowe cechy produktu
- Wysoka szczelność: Dzięki zastosowaniu gniazda z miękkim uszczelnieniem EPDM, klapa gwarantuje klasę szczelności A (zgodnie z normą EN 12266-1), co oznacza całkowitą szczelność pęcherzykową.
- Konstrukcja bezobsługowa: Zawór nie wymaga regularnych czynności serwisowych, co obniża koszty eksploatacji.
- Szeroki zakres temperatur: Produkt jest przystosowany do pracy z czynnikiem roboczym (woda lub woda z dodatkiem glikolu do 50% objętości) w zakresie temperatur od -20°C do 120°C.
- Zoptymalizowana charakterystyka przepływu: W zakresie otwarcia od 0 do 60% klapa posiada charakterystykę stałoprocentową, co sprzyja precyzyjnej regulacji przepływu.
Solidna konstrukcja
Korpus zaworu wykonano z wytrzymałego żeliwa sferoidalnego (EN-GJS-400-18-LT), które dla dodatkowej ochrony zostało pokryte powłoką poliestrową. Kluczowe elementy wewnętrzne, takie jak element zamykający (dysk) oraz oś, wykonane są ze stali nierdzewnej, co zapewnia długą żywotność i wysoką odporność na korozję.
Tryb pracy i sterowanie
Klapa motylkowa jest sterowana przez siłownik obrotowy typu Zamknij/Otwórz, który poprzez ruch obrotowy o 90° dociska dysk do gniazda. W przypadku braku automatyki, możliwe jest również ręczne sterowanie za pomocą opcjonalnej dźwigni z mechanizmem zapadkowym (umożliwiającej ustawienie 10 różnych położeń) lub za pośrednictwem przekładni ślimakowej, która pozwala na płynną regulację i jest wyposażona we wskaźnik położenia.
Wskazówki montażowe
Montaż klapy jest możliwy w pozycji od pionowej do poziomej (względem wrzeciona). Należy unikać montażu w pozycji wiszącej, gdzie oś zaworu skierowana jest w dół. Dla zapewnienia prawidłowego działania, jakość wody w instalacji powinna być zgodna z wymaganiami normy VDI 2035. W przypadku zastosowań w instalacjach wody zimnej, gdzie występuje ryzyko kondensacji pary wodnej, zaleca się użycie opcjonalnego ogrzewania osi w celu ochrony siłownika.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -20...120°C [-4...248°F] |
| Różnica ciśnień ∆pmax (DN 25, 32, 40, 50, 65, 80, 350, 400, 450, 500, 600): | 300 kPa |
| Różnica ciśnień ∆pmax (DN 700): | 200 kPa |
| Charakterystyka przepływu (0-60% kąta otwarcia): | stałoprocentowa (VDI/VDE 2173) |
| Charakterystyka przepływu (0-100% kąta otwarcia): | kształt S |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2, wg. EN 1092-2 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJS-400-18-LT (GGG 40.3) |
| Wykończenie korpusu: | z proszkowanym pokryciem poliestrowym |
| Element zamykający: | Stal nierdzewna AISI 304 (1.4301) |
| Oś (DN 25, 32, 40, 50, 65, 80): | Stal nierdzewna AISI 420 (1.4021) |
| Oś (DN 350, 400, 450, 500, 600, 700): | Stal nierdzewna AISI 630 (1.4542) |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Łożysko osi: | RPTFE |
| Gniazdo: | EPDM |
