D6500N

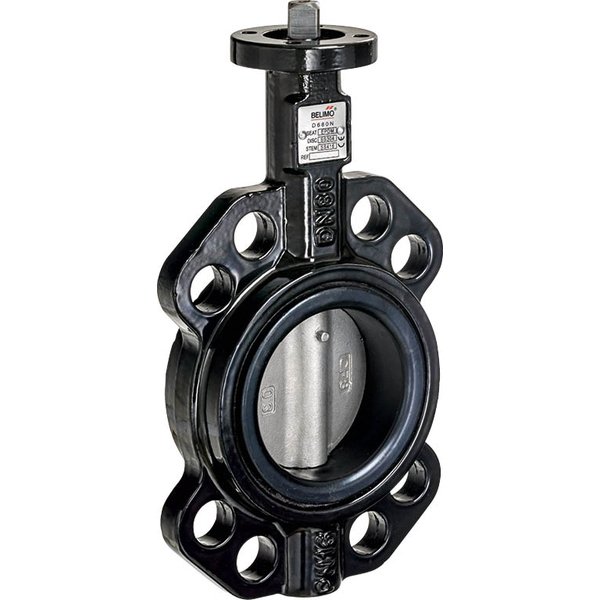

Przepustnica motylkowa do instalacji wodnych

Prezentowana klapa motylkowa z korpusem wyposażonym w niegwintowane otwory została zaprojektowana z myślą o zastosowaniu w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Jej głównym zadaniem jest niezawodne odcinanie i otwieranie przepływu w obiegach podłączonych do źródeł ciepła lub agregatów chłodniczych.

Kluczowe cechy i sposób działania

• Wysoka szczelność: Działanie przepustnicy oparte jest na współpracy z siłownikiem obrotowym (typu Otwórz/Zamknij). Ruch obrotowy dysku zaworu precyzyjnie dociska go do elastycznego gniazda z EPDM, co gwarantuje najwyższą klasę szczelności A (zgodnie z normą EN 12266-1), bez przepuszczania pęcherzyków powietrza.
• Efektywny przepływ: W pozycji pełnego otwarcia, konstrukcja klapy zapewnia minimalne spadki ciśnienia oraz osiągnięcie maksymalnej wartości współczynnika przepływu Kv.
• Charakterystyka przepływu: W zakresie od 0 do 60% kąta otwarcia, zawór posiada charakterystykę stałoprocentową, co ułatwia precyzyjną regulację.
• Możliwość obsługi ręcznej: W razie potrzeby, możliwe jest ręczne sterowanie przepustnicą za pomocą opcjonalnej dźwigni z mechanizmem zapadkowym lub precyzyjnej przekładni ślimakowej.

Solidna konstrukcja i materiały

Trwałość i niezawodność produktu zapewniają wysokiej jakości materiały użyte do jego budowy:

• Korpus: Wykonany z materiału EN-GJS-400-18-LT, dodatkowo zabezpieczony proszkowym pokryciem poliestrowym.
• Element zamykający (dysk): Stal nierdzewna AISI 304, odporna na korozję.
• Oś: Wykonana ze stali nierdzewnej (AISI 420 lub AISI 630 w zależności od średnicy).
• Gniazdo: EPDM, zapewniające doskonałą szczelność i długą żywotność.

Warunki pracy i montaż

Przepustnica jest przystosowana do pracy z czynnikiem roboczym w postaci wody lub mieszaniny wody z glikolem (o stężeniu do 50%) w zakresie temperatur od -20°C do 120°C. Produkt jest bezobsługowy. Montaż do instalacji odbywa się za pomocą standardowego przyłącza kołnierzowego (zgodnego z ISO 7005-2 i EN 1092-2). Klapę można instalować w dowolnej pozycji od pionowej do poziomej, z wyjątkiem pozycji wiszącej (z osią skierowaną w dół).
