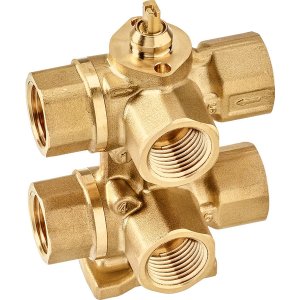

R3015-P25-P25-B1
| Korpus: | 6-drogowy |
| Zakres Kvs: | 0.25...1.0 Kvs |
| Wielkość zaworu (mm): | 15 mm |
| Rodzaj sterowania: | Hybrydowe (z komunikacją/analogowe) |
| Połączenie elektryczne: | Kabel |
| Zakres przepływu m³/h: | 0.025...2.5 m³/h |
| Niezależny od ciśnienia: | NIE |
| Kvs (sekwencja 1) zakres: | 0.25 / 0.4 Kvs |
| Kvs (sekwencja 2) zakres: | 0.25 / 0.4 Kvs |
| Tryb pracy zaworu: | Analogowe rozdzielające |

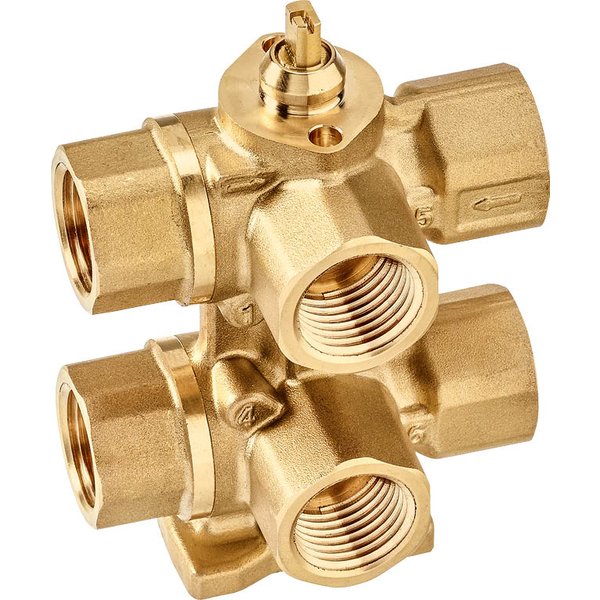

6-drogowy zawór regulacyjny z gwintem wewnętrznym
Zawór z kryzą regulacyjną, zaprojektowany do efektywnego zarządzania przepływem w instalacjach wodnych o obiegu zamkniętym. Urządzenie umożliwia obsługę dwóch sekwencji – chłodzenia i ogrzewania – za pomocą pojedynczego siłownika obrotowego o kącie pracy 90°. Pozwala na precyzyjne, analogowe regulowanie lub przełączanie przepływu wody w elementach grzewczych oraz chłodniczych.
Kluczowe cechy produktu
- Przeznaczony do stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
- Medium robocze: woda lub woda z dodatkiem glikolu (do 50% objętości).
- Wyposażony w przyłącze rurowe z gwintem wewnętrznym (zgodnie z normą ISO 7-1).
- Charakterystyka przepływu jest liniowa, co zapewnia precyzyjną kontrolę.
- Produkt jest bezobsługowy.
Tryb pracy
Sześciodrogowy zawór kulowy jest sterowany za pomocą siłownika obrotowego. Siłownik, podłączony do systemu sterowania, dostosowuje położenie kuli zaworu w odpowiedzi na sygnał nastawczy. Obrót wrzeciona o 90° pozwala na płynne przełączanie między dwiema sekwencjami, na przykład całkowite otwarcie obiegu chłodzenia i zamknięcie ogrzewania, a następnie odwrotnie.
Wbudowana kompensacja ciśnienia
W instalacjach z kombinowanymi elementami grzewczo-chłodzącymi, gdy zawór jest w pozycji zamkniętej (brak ogrzewania i chłodzenia), czynnik pozostaje w elemencie wykonawczym. Zmiany temperatury otoczenia mogą powodować wzrost lub spadek ciśnienia medium w tej zamkniętej objętości. Zawór został wyposażony we wbudowany reduktor ciśnienia, który skutecznie kompensuje te wahania, zapewniając stabilną pracę instalacji. Funkcja ta działa w pozycji zamkniętej zaworu (kąt 45°), gwarantując jednocześnie niezawodne rozdzielenie obu sekwencji.
Budowa i materiały
- Korpus zaworu: Mosiądz niklowany
- Element zamykający (kula): Mosiądz chromowany
- Oś: Mosiądz
- Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM
- Gniazdo: PTFE z pierścieniem samouszczelniającym (o-ring) z EPDM
Wskazówki montażowe
Dozwolony jest montaż w pozycji od pionowej do poziomej względem wrzeciona. Należy unikać montażu w pozycji wiszącej (z osią skierowaną w dół). W celu zapewnienia prawidłowej pracy i ochrony przed zanieczyszczeniami stałymi, zaleca się instalację odpowiedniego filtra przed zaworem.
| Przegląd typów (model R3015-..-..-B1) | |
|---|---|
| DN: | 15 |
| Rp: | 1/2" |
| Kvs (zakres sekwencja I): | 0.25 - 0.63 m³/h |
| Kvs (zakres sekwencja II): | 0.25 - 0.63 m³/h |
| PN: | 16 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | 6...80°C [43...176°F] |
| Ciśnienie zamknięcia ∆ps: | 350 kPa |
| Różnica ciśnień ∆pmax: | 100 kPa |
| Uwaga dotycząca różnicy ciśnień: | cicha praca Δpv100 <50 kPa |
| Charakterystyka przepływu: | liniowa |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Uwaga dotycząca kąta obrotu: | Sekwencja 1: 0...30° (zalecane chłodzenie) Strefa martwa: 30...60° Sekwencja 2: 60...90° (zalecane ogrzewanie) |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | Mosiądz |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | mosiądz chromowany |
| Oś: | Mosiądz |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
| Kryza regulacyjna: | Mosiądz |
