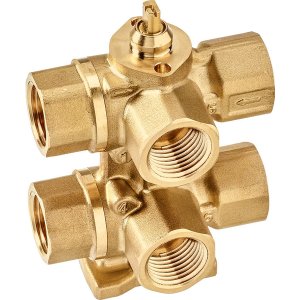

R3015-P4-P4-B1

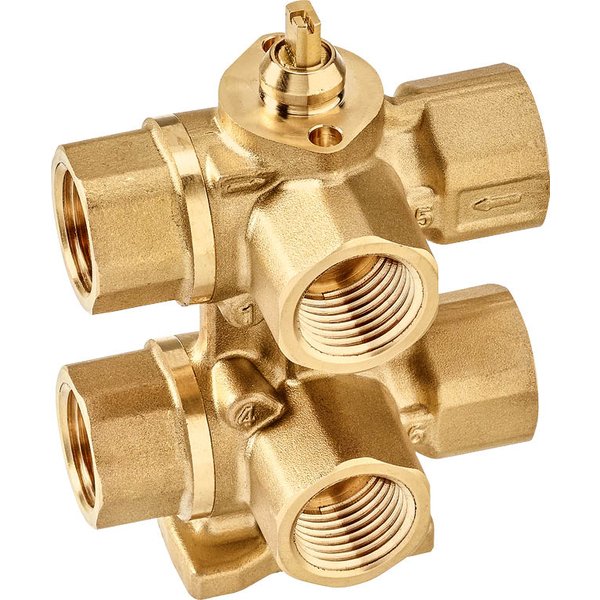

6-drogowy zawór regulacyjny z gwintem wewnętrznym

Prezentowany 6-drogowy zawór kulowy z kryzą regulacyjną został zaprojektowany do efektywnego zarządzania przepływem wody w nowoczesnych, zamkniętych instalacjach grzewczych i chłodniczych. Jego unikalna konstrukcja umożliwia obsługę dwóch sekwencji – grzania i chłodzenia – przy użyciu tylko jednego siłownika obrotowego 90°. Zawór pozwala na precyzyjne, analogowe regulowanie przepływu lub jego całkowite przełączanie, co czyni go wszechstronnym rozwiązaniem dla systemów HVAC.

Kluczowe właściwości produktu

• Obsługa dwóch sekwencji: Możliwość sterowania obiegiem grzewczym i chłodniczym za pomocą jednego zaworu i siłownika.
• Wysoka jakość materiałów: Korpus wykonany z niklowanego mosiądzu oraz element zamykający z mosiądzu chromowanego gwarantują trwałość i niezawodność.
• Doskonała szczelność: Zawór charakteryzuje się klasą szczelności A (zgodnie z normą EN 12266-1), co oznacza, że jest nieprzepuszczający pęcherzyków powietrza.
• Wbudowana kompensacja ciśnienia: Zintegrowany reduktor ciśnienia chroni instalację przed wahaniami ciśnienia spowodowanymi zmianami temperatury czynnika, gdy zawór jest w pozycji zamkniętej.
• Bezobsługowa praca: Konstrukcja zaworu nie wymaga regularnych czynności serwisowych, co obniża koszty eksploatacji.

Zasada działania

Sterowanie zaworem odbywa się za pomocą siłownika obrotowego, który precyzyjnie pozycjonuje wewnętrzną kulę w zależności od sygnału sterującego. Kąt obrotu wrzeciona w zakresie 0-90° jest podzielony na strefy robocze: sekwencja pierwsza (np. chłodzenie) jest realizowana w zakresie 0-30°, następnie występuje strefa martwa (30-60°), a sekwencja druga (np. ogrzewanie) jest aktywna w zakresie 60-90°. Taka konfiguracja zapewnia płynne i niezawodne przełączanie między trybami pracy.

Zastosowanie i montaż

Zawór jest przeznaczony do zastosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może być montowany w rurociągu w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej, z wrzecionem skierowanym w dół.
