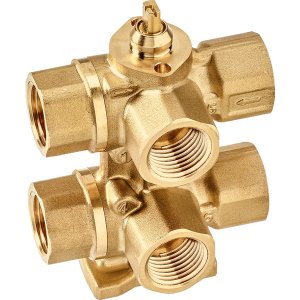

R3015-P4-P63-B1

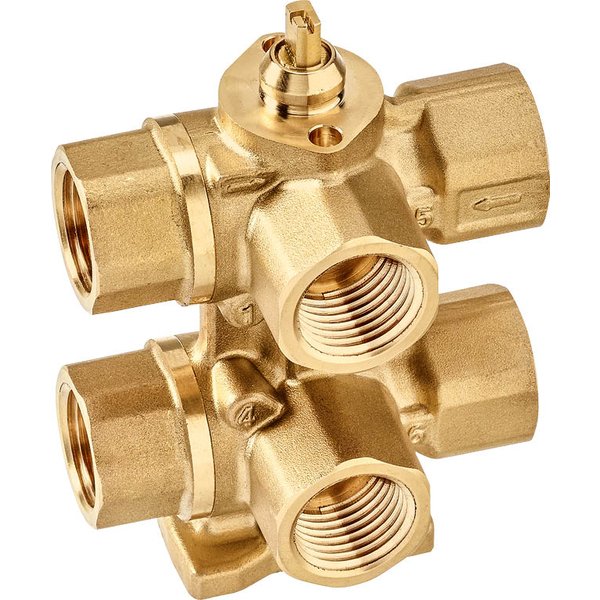

Wszechstronny zawór 6-drogowy do systemów HVAC

Ten 6-drogowy zawór z kryzą regulacyjną został zaprojektowany do efektywnego zarządzania przepływem wody w nowoczesnych instalacjach grzewczych i chłodniczych. Umożliwia obsługę dwóch sekwencji – grzania i chłodzenia – przy użyciu jednego siłownika obrotowego (90°), co znacząco upraszcza system i optymalizuje jego działanie. Zawór jest przeznaczony do pracy w zamkniętych obiegach wodnych i pozwala na przełączanie lub analogowe sterowanie przepływem w elementach końcowych, takich jak klimakonwektory.

Inteligentne sterowanie dwiema sekwencjami

Działanie zaworu opiera się na współpracy z siłownikiem obrotowym. W zależności od sygnału sterującego, siłownik precyzyjnie ustawia wewnętrzną kulę zaworu, otwierając przepływ dla jednej z dwóch sekwencji. Zakres obrotu 90° został podzielony na trzy strefy:

• Sekwencja 1 (np. chłodzenie): 0...30°
• Strefa martwa (zamknięcie): 30...60°
• Sekwencja 2 (np. ogrzewanie): 60...90°

Taki podział zapewnia precyzyjną kontrolę i niezawodne rozdzielenie obu obiegów.

Kluczowe cechy produktu

• Wbudowana kompensacja ciśnienia: Zawór jest wyposażony w funkcję redukcji ciśnienia, która aktywuje się w pozycji zamkniętej. Kompensuje ona wahania ciśnienia czynnika w elemencie wykonawczym, spowodowane zmianami temperatury otoczenia, chroniąc instalację.
• Wysoka szczelność: Gwarantuje klasę szczelności A (EN 12266-1), co oznacza brak przecieków w postaci pęcherzyków powietrza.
• Liniowa charakterystyka przepływu: Zapewnia precyzyjną i przewidywalną regulację w całym zakresie pracy.
• Solidna konstrukcja: Korpus wykonany z niklowanego mosiądzu, a element zamykający z mosiądzu chromowanego, co gwarantuje długą żywotność i odporność na korozję.
• Produkt bezobsługowy: Konstrukcja zaworu nie wymaga regularnych przeglądów serwisowych, co obniża koszty eksploatacji.

Zastosowanie i montaż

Zawór jest przeznaczony do zastosowań w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może być montowany w elastyczny sposób – w pozycji od pionowej do poziomej (względem osi). Nie należy go instalować w pozycji wiszącej (osią skierowaną w dół).
