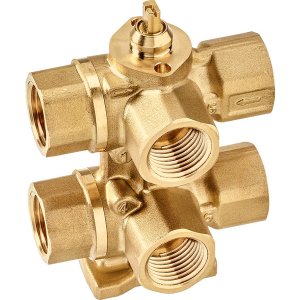

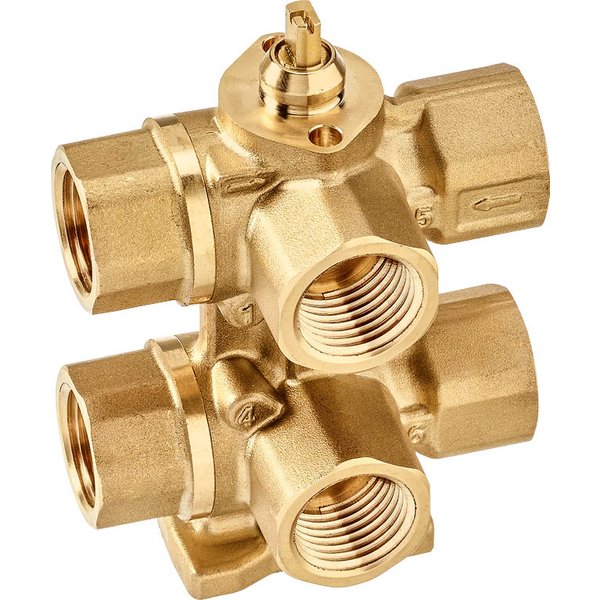

R3015-P63-P25-B1

Zaawansowana regulacja z jednym zaworem

Sześciodrogowy zawór z kryzą regulacyjną to nowoczesne rozwiązanie przeznaczone do instalacji wodnych o obiegu zamkniętym. Umożliwia obsługę dwóch oddzielnych sekwencji, takich jak ogrzewanie i chłodzenie, przy użyciu tylko jednego siłownika obrotowego. Zawór pozwala na precyzyjną, analogową regulację przepływu lub jego całkowite przełączanie w elementach grzewczo-chłodniczych.

Kluczowe cechy produktu

• Obsługa dwóch sekwencji: Jeden zawór i jeden siłownik wystarczą do sterowania zarówno obiegiem grzewczym, jak i chłodniczym.
• Wbudowana kompensacja ciśnienia: Zawór jest wyposażony w zintegrowany reduktor, który kompensuje zmiany ciśnienia czynnika w pozycji zamkniętej. Chroni to instalację przed wahaniami ciśnienia spowodowanymi zmianami temperatury.
• Wysoka szczelność: Gwarantuje klasę szczelności A zgodnie z normą EN 12266-1, co oznacza całkowitą szczelność pęcherzykową.
• Liniowa charakterystyka przepływu: Zapewnia stabilną i dokładną regulację w całym zakresie pracy zaworu.

Zasada działania

Zawór jest sterowany za pomocą siłownika obrotowego o kącie obrotu 90°. Obrót wrzeciona aktywuje odpowiednią sekwencję, przy czym zakres 0-30° odpowiada sekwencji pierwszej (np. chłodzenie), a 60-90° sekwencji drugiej (np. ogrzewanie). Pomiędzy nimi znajduje się strefa martwa, zapewniająca wyraźne rozdzielenie obu funkcji.

Solidna konstrukcja i materiały

Długą żywotność i niezawodność produktu gwarantują wysokiej jakości materiały. Korpus zaworu wykonano z niklowanego mosiądzu, kulę z mosiądzu chromowanego, a oś również z mosiądzu. Trwałe uszczelnienia z EPDM oraz gniazdo z PTFE zapewniają bezawaryjną pracę przez wiele lat.

Montaż i eksploatacja

Zawór może być montowany w pozycji od pionowej do poziomej. Należy unikać instalacji w pozycji wiszącej, z wrzecionem skierowanym w dół. Produkt jest bezobsługowy, co obniża koszty eksploatacji. Jest przeznaczony do zastosowania w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
