H215S-J
| Korpus: | 2-drogowy |
| Rodzaj sterowania: | Analogowe |
| Tryb pracy zaworu: | Analogowe |

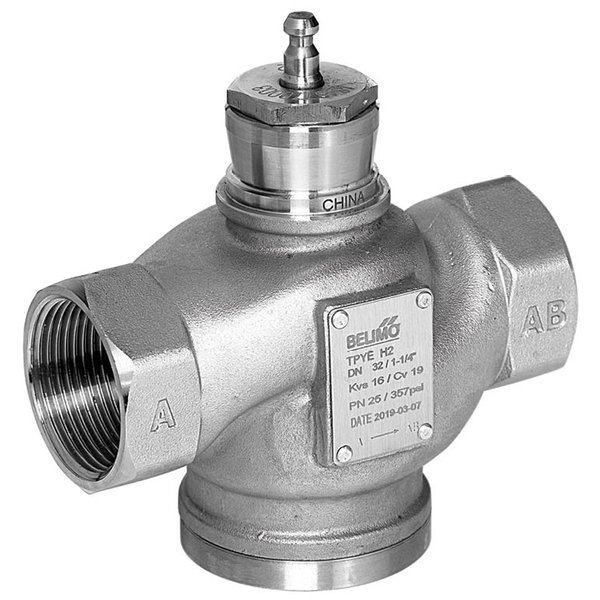

Dwudrogowy zawór grzybkowy ze stali nierdzewnej
Ten 2-drogowy zawór grzybkowy z gwintem wewnętrznym został zaprojektowany do zastosowań w instalacjach wodnych z obiegiem otwartym lub zamkniętym. Jest to idealne rozwiązanie do analogowej regulacji przepływu wody w systemach grzewczych oraz w obiegach central wentylacyjnych.
Cechy produktu i zasada działania
Zawór jest sterowany przez siłownik, który na podstawie sygnału sterującego (ciągłego lub 3-punktowego) precyzyjnie pozycjonuje element zamykający. Dzięki specjalnie wyprofilowanemu grzybkowi, zawór zapewnia stałoprocentową charakterystykę przepływu, która jest zoptymalizowana w zakresie otwarcia. Maksymalny dopuszczalny przeciek wewnętrzny wynosi zaledwie 0,01% wartości Kvs, co świadczy o wysokiej szczelności produktu.
Materiały i konstrukcja
Wszystkie kluczowe komponenty zaworu wykonano z wysokiej jakości stali nierdzewnej, co gwarantuje jego trwałość i niezawodność.
- Korpus, element zamykający, oś oraz gniazdo: Stal nierdzewna AISI 304
- Uszczelnienie osi: Kombinacja materiałów PTFE+FFKM
Dane techniczne i warunki pracy
- Czynnik roboczy: Woda lub woda z dodatkiem glikolu do maksymalnie 50% objętości.
- Zakres temperatury czynnika: od 0°C do 130°C.
- Przyłącze: Gwint wewnętrzny zgodny z normą ISO 7-1.
- Konserwacja: Produkt jest bezobsługowy.
Wskazówki dotyczące montażu
Dla zapewnienia poprawnej pracy zaworu, należy przestrzegać poniższych zaleceń:
- Pozycja montażowa: Zawór może być montowany w pozycji od pionowej do poziomej (w odniesieniu do osi wrzeciona). Nie należy instalować zaworu z trzpieniem skierowanym w dół.
- Kierunek przepływu: Należy bezwzględnie zachować kierunek przepływu zgodny ze strzałką umieszczoną na korpusie zaworu.
- Jakość wody: Jakość wody w instalacji musi być zgodna z wytycznymi normy VDI 2035. Aby zapewnić długą żywotność, zaleca się instalację filtra chroniącego zawór przed zanieczyszczeniami stałymi.
Uwagi dotyczące bezpieczeństwa
Produkt jest przeznaczony wyłącznie do zastosowań w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Użycie go w innych celach, a zwłaszcza w samolotach lub innych środkach transportu powietrznego, jest niedozwolone. Montaż musi być przeprowadzony przez osoby posiadające odpowiednie uprawnienia, zgodnie z obowiązującymi normami i przepisami.
| Informacje ogólne | |
|---|---|
| Typ produktu: | Zawór grzybkowy 2-drogowy |
| Typ przyłącza: | Gwint wewnętrzny |
| Zastosowanie: | Do instalacji wodnych z obiegiem otwartym lub zamkniętym; do analogowego regulowania przepływu wody w obiegach central wentylacyjnych i instalacji grzewczych |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | 0...130°C [32...266°F] |
| Charakterystyka przepływu: | Stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | Maks. 0.01% wartości Kvs |
| Punkt zamykania zaworu: | Top (▲) |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | Pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | Bezobsługowy |
| Ciśnienie nominalne (PN): | 25 |
| Współczynnik redukcji (n(gl)): | 3 |
| Minimalny współczynnik przepływu (Sv min.): | 100 |
| Materiały | |
| Korpus zaworu: | Stal nierdzewna AISI 304 |
| Element zamykający: | Stal nierdzewna AISI 304 |
| Oś: | Stal nierdzewna AISI 304 |
| Uszczelnienie osi: | PTFE+FFKM |
| Gniazdo: | Stal nierdzewna AISI 304 |
| Dostępne warianty | |
| DN (średnica nominalna): | 15, 20, 25, 32, 40, 50 |
| Rp (rozmiar gwintu): | 1/2", 3/4", 1", 1 1/4", 1 1/2", 2" |
| Kvs (wartość przepływu): | 1.6, 4, 6.3, 10, 16, 25, 40 m³/h |
| Skok: | 10 mm, 15 mm, 20 mm |
