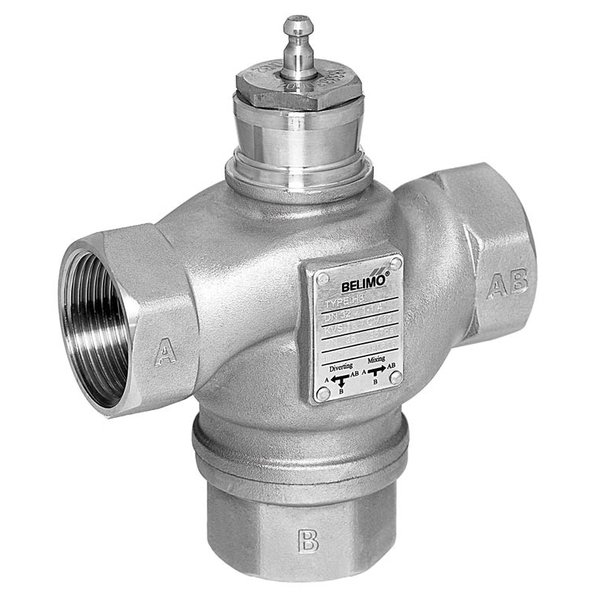

H315S-G
Zawór grzybkowy ze stali nierdzewnej, 3-drog., DN 15, Gwint wewnętrzny, Rp 1/2", PN 25, ps 2500 kPa, kvs 1.6 m³/h, Temperatura czynnika 0...130°C
Kod produktu: H315S-G
| Rozdzielczość : | 0.05°C |
| Błąd powtarzalności : | 0...60% lub >60% |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
|---|---|
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Measuring accuracy absolute temperature : | ± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B) |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Skróty : | POP = Power Off Position / pozycja bezpieczna CPO = Controlled Power Off / sterowana funkcja bezpieczeństwa PF = Power fail delay time / czas podtrzymywania zasilania |
| Liczba węzłów : | MP-Bus maks. 8 |
| Warunki | |
| : | pn |
| Źródło zasilania UL : | Class 2 Supply |
| Liczba węzłów : | MP-Bus maks. 8 |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Materiały | |
| Element zamykający : | Stal nierdzewna AISI 304 |
| DN : | 15 |
| kvs [m³/h] : | 1.6 |
| Czynnik : | Woda zimna, ciepła i gorąca, woda z dodatkiem maks. 50% obj. glikolu |
| Temperatura czynnika : | 0...130°C [32...266°F] |
| Dane funkcjonalne | |
| Charakterystyka przepływu : | Ścieżka regulacji A – AB: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia, obejście B – AB: liniowa (VDI/VDE 2173) |
| Przyłącze rurowe : | Gwint wewnętrzny wg. ISO 7-1 |
| Dopuszczalne przecieki : | Ścieżka regulacji A – AB: maks. 0,02% wartości Kvs; obejście B – AB: maks. 0,02% wartości (EN 1349 oraz EN 60534-4) |
| Punkt zamykania zaworu : | Top (▲) |
| Pozycja montażu : | pionowe do poziomego (względem wrzeciona) |
| Kategoria dokumentu : | bezobsługowy |
| Oś : | Stal nierdzewna AISI 304 |
| Techniczna karta katalogowa : | H3..S-.. |
| Gniazdo : | Stal nierdzewna AISI 304 |
| Uszczelnienie osi : | PTFE+FFKM |
| Korpus zaworu : | Stal nierdzewna AISI 304 |
| Przegląd typów | |
| Rp ["] : | 1/2 |
| Skok : | 10 mm |
| PN : | 25 |
| n(gl) : | 3 |
| Kategoria ochronna styku pomocniczego IEC/ : | II, Wzmocniona izolacja EN |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 2.5 kV sterowanie |
| Sv min. : | 100 |
Produkt archiwalny
