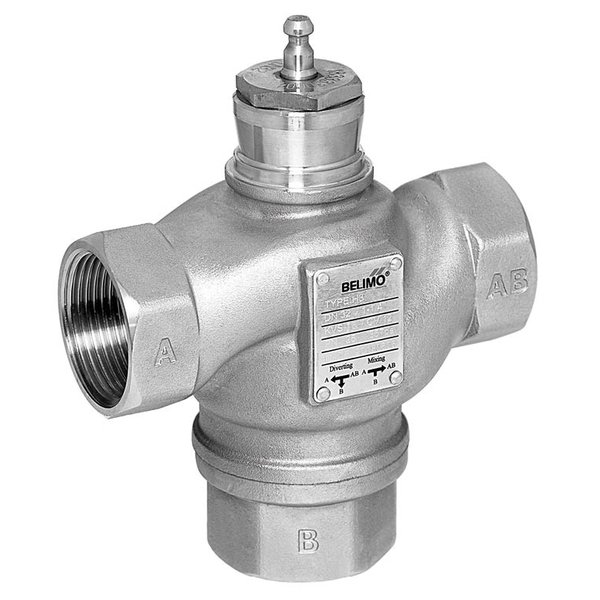

H350S-P

Trójdrogowy zawór grzybkowy ze stali nierdzewnej

Zawór przeznaczony do płynnej, analogowej regulacji przepływu wody w instalacjach grzewczych oraz w obiegach central wentylacyjnych. Może być z powodzeniem stosowany zarówno w systemach o obiegu otwartym, jak i zamkniętym.

Główne cechy produktu

• Wykonanie ze stali nierdzewnej: Kluczowe komponenty takie jak korpus, element zamykający, oś oraz gniazdo zaworu wykonano ze stali nierdzewnej AISI 304, co gwarantuje wysoką trwałość i odporność na korozję.
• Precyzyjna regulacja: Specjalnie wyprofilowany element zamykający zapewnia stałoprocentową charakterystykę przepływu na ścieżce regulacji (A-AB), umożliwiając dokładne sterowanie. Obejście (B-AB) posiada charakterystykę liniową.
• Konstrukcja bezobsługowa: Zawór został zaprojektowany tak, aby nie wymagał regularnych prac serwisowych, co obniża koszty eksploatacji.
• Wysoka szczelność: Dopuszczalny przeciek na ścieżce regulacji oraz na obejściu nie przekracza 0,02% wartości Kvs, zgodnie z normami EN 1349 i EN 60534-4.
• Standardowe przyłącza: Wyposażony w gwint wewnętrzny zgodny z normą ISO 7-1, co ułatwia integrację z istniejącą instalacją.

Zastosowanie i parametry pracy

Zawór jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem (maksymalna zawartość glikolu do 50%). Dopuszczalna temperatura czynnika roboczego mieści się w zakresie od 0°C do 130°C. Sterowanie zaworem odbywa się za pomocą siłownika (sprzedawany oddzielnie), który może być sterowany sygnałem ciągłym lub 3-punktowym. Siłownik precyzyjnie ustawia pozycję elementu dławiącego zgodnie z sygnałem sterującym.

Produkt jest przeznaczony do zastosowań w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).

Wskazówki montażowe i eksploatacyjne

Zawór można instalować w rurociągu w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu z trzpieniem skierowanym w dół. Dla zapewnienia długiej i bezawaryjnej pracy, jakość wody w instalacji powinna być zgodna z normą VDI 2035. Zaleca się również montaż odpowiedniego filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi, takimi jak odpryski spawalnicze.
