H413B
| Korpus: | 2-drogowy |
| Zakres Kvs: | 0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 3.1...6.5 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm |
| Rodzaj sterowania: | Analogowe |
| Zakres przepływu m³/h: | 0.02...2.39 m³/h, 0.025...2.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 6.5...17.5 m³/h |
| Tryb pracy zaworu: | Analogowe |

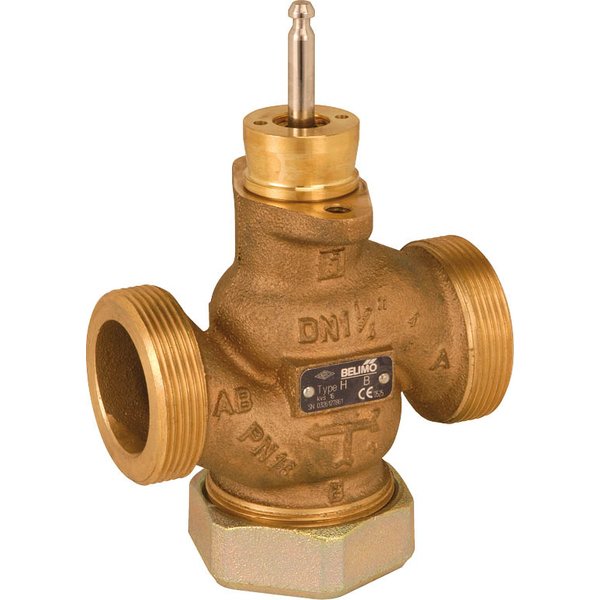

Wszechstronny 2-drogowy zawór grzybkowy z gwintem zewnętrznym
Zawór grzybkowy z serii H4..B to niezawodne rozwiązanie przeznaczone do precyzyjnej, analogowej regulacji przepływu wody. Został zaprojektowany z myślą o zastosowaniu w instalacjach grzewczych oraz w obiegach central wentylacyjnych, sprawdzając się zarówno w systemach o obiegu otwartym, jak i zamkniętym.
Kluczowe właściwości i działanie
Działanie zaworu opiera się na współpracy z siłownikiem (sprzedawanym oddzielnie), który, podłączony do systemu sterowania ciągłego lub 3-punktowego, precyzyjnie pozycjonuje element zamykający. Dzięki specjalnie wyprofilowanemu zamknięciu, zawór zapewnia stałoprocentową charakterystykę przepływu, zoptymalizowaną w zakresie otwarcia, co gwarantuje dokładną kontrolę nad instalacją.
- Czynnik roboczy: Zawór jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem w stężeniu do 50% objętości.
- Zakres temperatur: Może pracować z czynnikiem o temperaturze od -10°C do 120°C.
- Wysoka jakość materiałów: Korpus zaworu wykonano z materiału CC499K, a oś oraz element zamykający ze stali nierdzewnej, co zapewnia dużą trwałość. Uszczelnienie osi zrealizowano za pomocą pierścienia samouszczelniającego (o-ring) z EPDM.
- Brak konieczności obsługi: Produkt jest bezobsługowy, co przekłada się na niskie koszty eksploatacji.
Wskazówki montażowe
Zawór należy montować zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie. Dopuszczalna pozycja montażu obejmuje zakres od pionowej do poziomej względem wrzeciona. Należy unikać montażu z wrzecionem skierowanym w dół. Przyłącze rurowe to standardowy gwint zewnętrzny wykonany zgodnie z normą ISO 228-1. W celu zapewnienia prawidłowej pracy i ochrony przed zanieczyszczeniami stałymi zaleca się montaż odpowiedniego filtra w instalacji.
| Warianty produktu (H4..B) | |
|---|---|
| DN: | 15 - 50 |
| Gwint zewnętrzny G: | 1 1/8" - 2 3/4" |
| Kvs: | 0.63 - 40 m³/h |
| Skok: | 15 mm |
| PN: | 16 |
| n(gl): | 3 |
| Sv min.: | 50 - 100 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | maks. 0,05% wartości Kvs |
| Punkt zamykania zaworu: | Top (▲) |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Bezobsługowość: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | CC499K |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | CC499K / stal nierdzewna 1.4021 (obejście) |
