H414B

2-drogowy zawór grzybkowy z gwintem zewnętrznym

Zawór grzybkowy przeznaczony do analogowej regulacji przepływu wody w instalacjach grzewczych oraz w obiegach central wentylacyjnych. Może być stosowany zarówno w systemach wodnych o obiegu otwartym, jak i zamkniętym.

Główne cechy produktu

• Sposób działania: Zawór jest regulowany przez siłownik, który precyzyjnie pozycjonuje element zamykający w odpowiedzi na sygnał sterujący (ciągły lub 3-punktowy).
• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór posiada stałoprocentową charakterystykę przepływu, która została zoptymalizowana w zakresie otwarcia.
• Bezobsługowość: Konstrukcja zaworu nie wymaga regularnej konserwacji, co zapewnia wygodę i obniża koszty eksploatacji.
• Kompatybilne czynniki: Urządzenie jest przystosowane do pracy z wodą lub wodą z dodatkiem glikolu (w stężeniu do 50% objętości).
• Szczelność: Dopuszczalny przeciek nie przekracza 0,05% wartości współczynnika Kvs.

Budowa i materiały

• Korpus zaworu: CC499K
• Element zamykający: Stal nierdzewna
• Oś: Stal nierdzewna
• Uszczelnienie osi: Samouszczelniający pierścień O-ring wykonany z EPDM

Wskazówki montażowe i eksploatacyjne

Zawór można instalować w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół. Dla zapewnienia prawidłowego działania kluczowe jest zachowanie kierunku przepływu, który został oznaczony strzałką na korpusie. Aby zapewnić cichą i długotrwałą pracę, zaleca się, aby prędkość przepływu czynnika mieściła się w zakresie 1-2 m/s. Przy temperaturach czynnika od -10°C do 2°C rekomendowane jest użycie ogrzewania osi.

Zawór jest przeznaczony do użytku wyłącznie w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Montaż powinien być wykonany przez osoby posiadające odpowiednie uprawnienia.

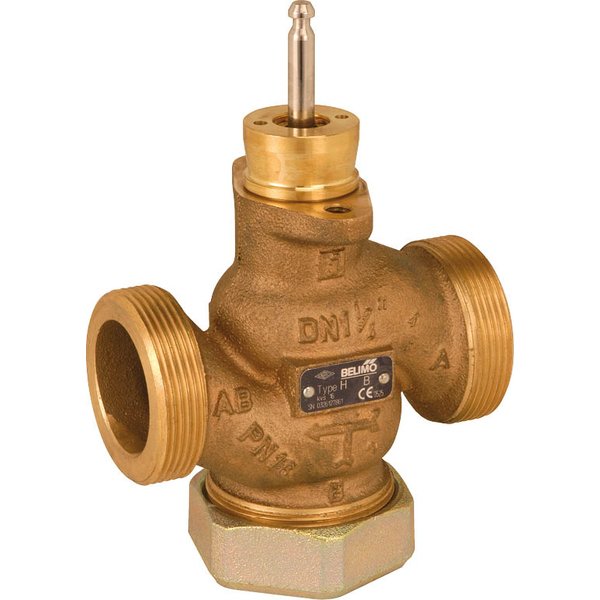

Uwaga: Zdjęcie produktu ma charakter poglądowy i jego wygląd może nieznacznie odbiegać od rzeczywistego.
