H415B

Producent: Belimo

Kod produktu: H415B

Korpus:	2-drogowy
Zakres Kvs:	0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 3.1...6.5 Kvs, 6.6...14 Kvs
Wielkość zaworu (mm):	15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm
Rodzaj sterowania:	Analogowe
Zakres przepływu m³/h:	0.02...2.39 m³/h, 0.025...2.5 m³/h, 0.035...3.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 6.5...17.5 m³/h
Tryb pracy zaworu:	Analogowe

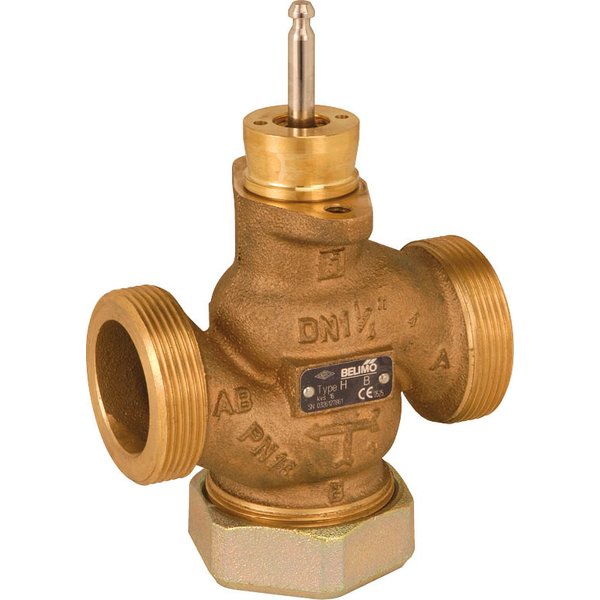

2-drożny zawór grzybkowy z gwintem zewnętrznym H4..B

Zawór grzybkowy przeznaczony do płynnej, analogowej regulacji przepływu wody w instalacjach grzewczych oraz w obiegach central wentylacyjnych. Może być stosowany zarówno w systemach z obiegiem otwartym, jak i zamkniętym.

Kluczowe cechy produktu

Tryb pracy: Zawór jest sterowany za pomocą siłownika, który precyzyjnie ustawia element zamykający zgodnie z sygnałem sterującym (ciągłym lub 3-punktowym), dławiąc przepływ.
Zoptymalizowana charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór zapewnia stałoprocentową charakterystykę przepływu, co gwarantuje precyzyjną regulację.
Bezobsługowa konstrukcja: Zawór został zaprojektowany z myślą o długotrwałej i niezawodnej pracy bez konieczności regularnej konserwacji.
Wysoka szczelność: Dopuszczalny przeciek wynosi maksymalnie 0,05% wartości Kvs, co zapewnia efektywne działanie instalacji.

Zastosowanie i montaż

Czynnik roboczy: Produkt jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem o stężeniu do 50%.
Temperatura czynnika: Zawór może pracować w szerokim zakresie temperatur medium, od -10°C do 120°C. Przy temperaturach poniżej 2°C zaleca się stosowanie ogrzewania osi.
Pozycja montażu: Możliwy jest montaż w pozycji od pionowej do poziomej. Należy unikać montażu z trzpieniem skierowanym w dół.
Kierunek przepływu: Dla prawidłowego działania kluczowe jest zachowanie kierunku przepływu zgodnego ze strzałką umieszczoną na korpusie zaworu.
Jakość wody: W celu ochrony zaworu przed zanieczyszczeniami mechanicznymi, takimi jak odpryski spawalnicze, i wydłużenia jego żywotności, zaleca się montaż odpowiedniego filtra w instalacji.

Materiały i konstrukcja

Korpus: Wykonany z materiału CC499K.
Element zamykający i oś: Wykonane ze stali nierdzewnej, co gwarantuje wysoką trwałość i odporność na korozję.
Uszczelnienie osi: Skuteczną szczelność zapewnia samouszczelniający pierścień (O-ring) wykonany z EPDM.
Przyłącze: Zawór posiada gwint zewnętrzny zgodny z normą ISO 228-1.

Ogólne
Typ zaworu:	Zawór grzybkowy, 2-drog., Gwint zewnętrzny
Skok:	15 mm
PN:	16
n(gl):	3
Dane funkcjonalne
Czynnik:	Woda, woda z dodatkiem maks. 50% obj. glikolu.
Temperatura czynnika:	-10...120°C [14...248°F]
Temperatura czynnika, wskazówka:	Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi.
Charakterystyka przepływu:	stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia
Dopuszczalne przecieki:	maks. 0,05% wartości Kvs
Punkt zamykania zaworu:	Top (▲)
Przyłącze rurowe:	Gwint zewnętrzny wg. ISO 228-1
Pozycja montażu:	pionowa do poziomej (względem wrzeciona)
Kategoria dokumentu:	bezobsługowy
Materiały
Korpus zaworu:	CC499K
Element zamykający:	Stal nierdzewna
Oś:	Stal nierdzewna
Uszczelnienie osi:	Pierścień samouszczelniający (o-ring) z EPDM
Gniazdo:	CC499K / stal nierdzewna 1.4021 (obejście)
