H420B

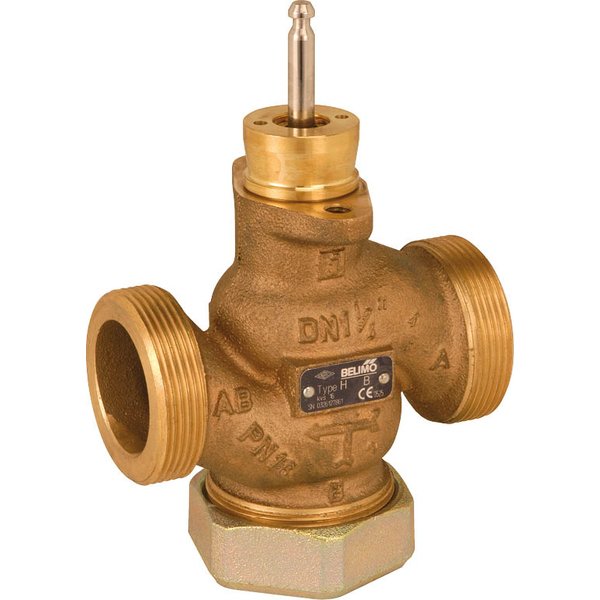

Dwudrogowy zawór grzybkowy do precyzyjnej regulacji

Zawór grzybkowy H4..B z gwintem zewnętrznym to niezawodne rozwiązanie przeznaczone do analogowej regulacji przepływu wody. Został zaprojektowany z myślą o zastosowaniu w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Idealnie sprawdza się w systemach grzewczych oraz w obiegach central wentylacyjnych, zapewniając precyzyjną kontrolę nad medium.

Kluczowe cechy produktu

• Stałoprocentowa charakterystyka przepływu: Specjalnie wyprofilowany element zamykający gwarantuje charakterystykę stałoprocentową, co przekłada się na wysoką dokładność regulacji w całym zakresie pracy.
• Szeroki zakres temperatury medium: Zawór może pracować z wodą lub wodą z dodatkiem glikolu (do 50% objętości) w temperaturze od -10°C do 120°C.
• Wysoka szczelność: Dopuszczalny przeciek wynosi maksymalnie 0,05% wartości Kvs, co zapewnia minimalne straty w pozycji zamkniętej.
• Bezobsługowa praca: Konstrukcja zaworu nie wymaga regularnych czynności serwisowych, co obniża koszty eksploatacji.
• Współpraca z siłownikami: Zawór jest sterowany za pomocą siłownika, który precyzyjnie ustawia element dławiący w odpowiedzi na sygnał sterujący z systemu automatyki.

Solidna konstrukcja i materiały

Zawór został wykonany z wysokiej jakości materiałów, gwarantujących długą żywotność i odporność na trudne warunki pracy w instalacjach HVAC.

• Korpus zaworu: CC499K
• Element zamykający i oś: Stal nierdzewna
• Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM

Wskazówki dotyczące instalacji

Dla zapewnienia prawidłowego działania i maksymalnej trwałości produktu, należy przestrzegać kilku zasad montażowych. Zawór może być instalowany w rurociągu w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół. Kluczowe jest również zachowanie kierunku przepływu zgodnego ze strzałką oznaczoną na korpusie, aby zapobiec uszkodzeniu zaworu.
