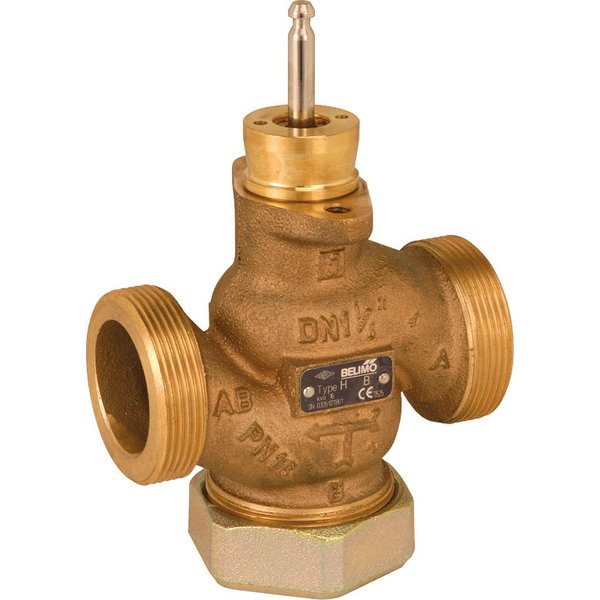

H425B

Dwudrogowy zawór grzybkowy do precyzyjnej regulacji

Zawór grzybkowy z gwintem zewnętrznym przeznaczony jest do analogowej regulacji przepływu wody w instalacjach grzewczych oraz systemach wentylacyjnych. Może być stosowany zarówno w obiegach otwartych, jak i zamkniętych, zapewniając niezawodną kontrolę nad przepływem czynnika.

Główne cechy produktu

• Tryb pracy: Zawór jest sterowany za pomocą siłownika, który precyzyjnie ustawia element zamykający w odpowiedzi na sygnał sterujący (ciągły lub 3-punktowy).
• Stałoprocentowa charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór zapewnia zoptymalizowaną i dokładną regulację w całym zakresie otwarcia.
• Bezobsługowa konstrukcja: Zawór został zaprojektowany w taki sposób, aby nie wymagać regularnej konserwacji podczas eksploatacji.
• Niski przeciek: Gwarantuje minimalny przeciek w pozycji zamkniętej, na poziomie nieprzekraczającym 0,05% wartości Kvs.

Budowa i materiały

Wysokiej jakości materiały zapewniają długą żywotność i niezawodność produktu:

• Korpus zaworu: CC499K
• Element zamykający: Stal nierdzewna
• Oś (wrzeciono): Stal nierdzewna
• Uszczelnienie osi: Samouszczelniający pierścień O-ring wykonany z EPDM

Warunki pracy i montaż

Zawór jest przystosowany do pracy z czynnikiem roboczym w postaci wody lub mieszaniny wody z glikolem (do 50% objętości). Dopuszczalny zakres temperatury medium wynosi od -10°C do 120°C. Przy temperaturach od -10°C do 2°C zalecane jest stosowanie ogrzewania osi.

Montaż zaworu jest możliwy w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół. Dla zapewnienia poprawnego działania, instalacja musi być wykonana zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie.
