H440B

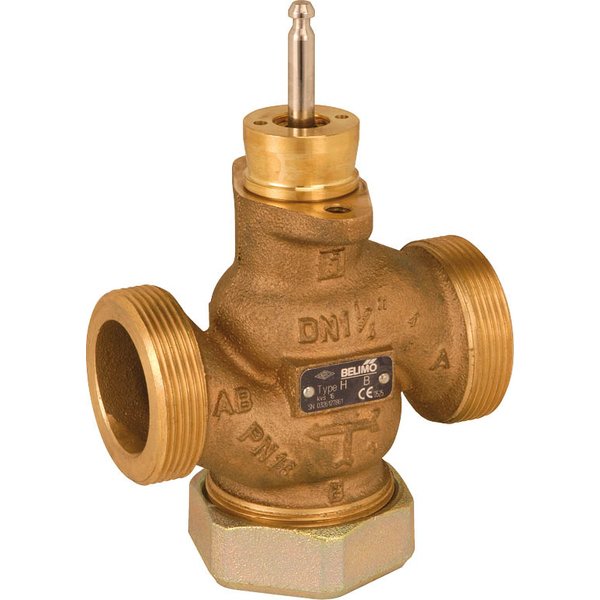

2-drożny zawór grzybkowy z gwintem zewnętrznym H4..B

Zawór H4..B to dwudrogowy zawór grzybkowy zaprojektowany do precyzyjnej, analogowej regulacji przepływu wody. Znajduje zastosowanie w instalacjach grzewczych oraz w obiegach central wentylacyjnych. Może być wykorzystywany zarówno w systemach z obiegiem otwartym, jak i zamkniętym.

Jako czynnik roboczy może służyć woda lub mieszanina wody z glikolem w stężeniu do 50% objętości. Zawór jest przystosowany do pracy w zakresie temperatur od -10°C do 120°C. Należy pamiętać, że przy temperaturach czynnika poniżej 2°C zalecane jest stosowanie ogrzewania osi.

Charakterystyka produktu

• Sposób działania: Zawór jest regulowany za pomocą siłownika, który może być sterowany sygnałem ciągłym lub 3-punktowym. Siłownik precyzyjnie pozycjonuje element zamykający zaworu, dostosowując przepływ do sygnału sterującego.
• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór zapewnia stałoprocentową charakterystykę przepływu, zoptymalizowaną w zakresie otwarcia.
• Wysokiej jakości materiały: Korpus oraz gniazdo zaworu wykonano z materiału CC499K. Element zamykający i oś wykonane są ze stali nierdzewnej, a uszczelnienie osi zapewniają pierścienie samouszczelniające z EPDM.
• Brak konieczności konserwacji: Konstrukcja zaworu oraz dedykowanych siłowników sprawia, że są to urządzenia bezobsługowe.
• Szczelność: Dopuszczalny przeciek w stanie zamkniętym nie przekracza 0,05% wartości współczynnika Kvs.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej. Montaż z trzpieniem skierowanym w dół jest niedozwolony.
• Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu, aby uniknąć jego uszkodzenia.
• Jakość wody: W celu zapewnienia prawidłowej pracy i długiej żywotności, jakość wody w instalacji musi być zgodna z normą VDI 2035. Zaleca się montaż filtra w celu ochrony zaworu przed zanieczyszczeniami stałymi.
• Prędkość przepływu: Dla zapewnienia cichej pracy, zalecana prędkość przepływu czynnika powinna mieścić się w zakresie 1-2 m/s. Przekroczenie tych wartości może prowadzić do powstawania hałasu lub zjawiska kawitacji.
