H450B

Główne zastosowanie i charakterystyka

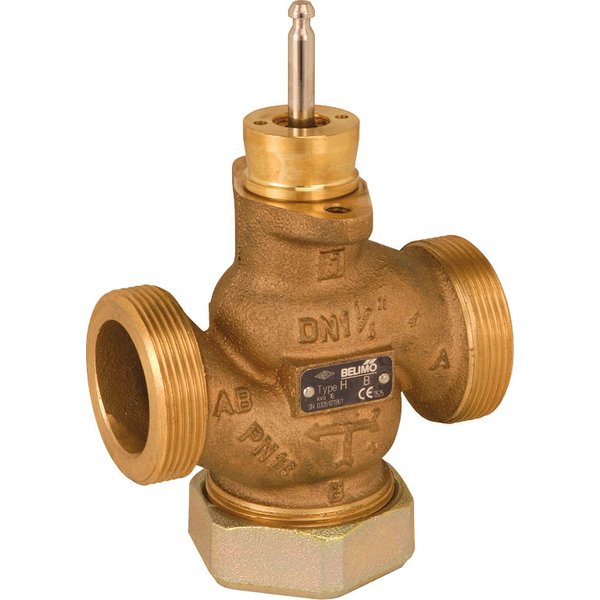

Dwudrogowy zawór grzybkowy z gwintem zewnętrznym, zaprojektowany do efektywnej pracy w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Jego głównym zadaniem jest analogowa regulacja przepływu wody, co czyni go idealnym rozwiązaniem dla obiegów w centralach wentylacyjnych oraz w różnorodnych systemach grzewczych.

Cechy produktu

• Precyzyjna regulacja: Specjalnie wyprofilowany element zamykający gwarantuje stałoprocentową charakterystykę przepływu, co zapewnia dokładną kontrolę nad instalacją.
• Współpraca z siłownikami: Zawór jest sterowany za pomocą siłownika, który może działać w trybie ciągłym lub 3-punktowym. Siłownik precyzyjnie ustawia element dławiący zaworu zgodnie z sygnałem sterującym.
• Solidna konstrukcja: Korpus zaworu został wykonany z materiału CC499K, a kluczowe elementy, takie jak oś i element zamykający, ze stali nierdzewnej, co zapewnia długą żywotność i niezawodność. Uszczelnienie osi wykonano z EPDM.
• Szeroki zakres temperatur: Zawór może pracować z czynnikiem o temperaturze od -10°C do 120°C.
• Wszechstronność czynnika: Urządzenie jest przystosowane do pracy z wodą oraz wodą z dodatkiem glikolu (do 50% objętości).
• Wysoka szczelność: Dopuszczalny przeciek wynosi maksymalnie 0,05% wartości Kvs, co świadczy o wysokiej jakości wykonania.
• Bezobsługowość: Konstrukcja zaworu nie wymaga regularnych prac serwisowych, co obniża koszty eksploatacji.

Montaż i eksploatacja

Aby zapewnić prawidłowe działanie i długą żywotność zaworu, należy przestrzegać kilku kluczowych zasad montażowych:

• Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
• Kierunek przepływu: Montaż musi być wykonany zgodnie z kierunkiem strzałki umieszczonej na korpusie zaworu, aby zapobiec jego uszkodzeniu.
• Jakość wody: Zaleca się stosowanie filtra w instalacji w celu ochrony zaworu przed zanieczyszczeniami stałymi. Jakość wody powinna być zgodna z normą VDI 2035.
• Ogrzewanie osi: W przypadku pracy z czynnikiem o temperaturze od -10°C do +2°C, zalecane jest użycie ogrzewania osi w celu zapewnienia niezawodnego działania.

Prace montażowe powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów.
