H512B
| Korpus: | 3-drogowy |
| Zakres Kvs: | 0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 3.1...6.5 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm |
| Rodzaj sterowania: | Analogowe |
| Zakres przepływu m³/h: | 0.02...2.39 m³/h, 0.025...2.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 6.5...17.5 m³/h |
| Kvs (sekwencja 1) zakres: | 0.63 / 1 Kvs, 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs |
| Tryb pracy zaworu: | Analogowe mieszające |

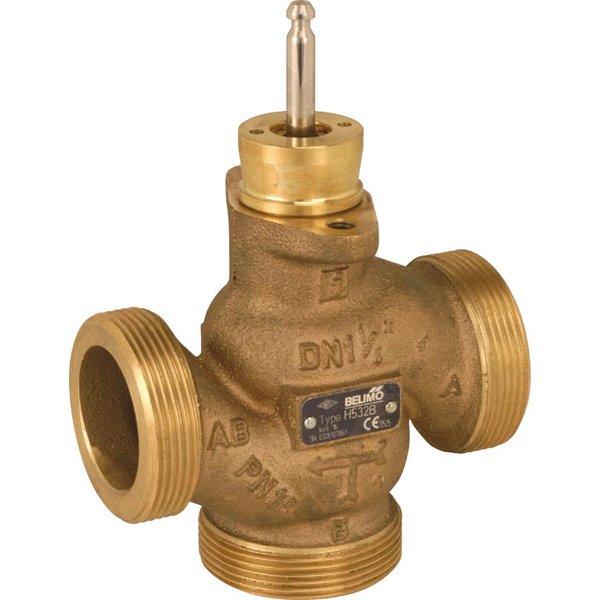

Trójdrogowy zawór grzybkowy H5..B
Trójdrogowy zawór grzybkowy z gwintem zewnętrznym, zaprojektowany do precyzyjnej, analogowej regulacji przepływu wody. Doskonale sprawdza się w instalacjach grzewczych oraz w obiegach central wentylacyjnych, zarówno w systemach o obiegu otwartym, jak i zamkniętym.
Cechy produktu
- Sposób działania: Zawór jest sterowany za pomocą siłownika do zaworów grzybkowych (sterowanie ciągłe lub 3-punktowe), który precyzyjnie pozycjonuje wewnętrzny element zamykający, regulując przepływ zgodnie z otrzymanym sygnałem sterującym.
- Zoptymalizowana charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, ścieżka regulacji (A – AB) charakteryzuje się stałoprocentową charakterystyką. Obejście (B – AB) pracuje z charakterystyką liniową, co zapewnia wysoką precyzję regulacji.
- Konstrukcja bezobsługowa: Zawór został zaprojektowany tak, aby nie wymagał regularnych czynności serwisowych w trakcie eksploatacji.
Dane techniczne i materiały
Zawór jest przeznaczony do pracy z wodą lub wodą z dodatkiem glikolu (do maksymalnie 50% objętości). Może pracować w szerokim zakresie temperatur czynnika od -10°C do 120°C. W przypadku temperatur od -10°C do 2°C zalecane jest zastosowanie ogrzewania osi w celu zapewnienia niezawodnej pracy.
Do budowy zaworu wykorzystano wysokiej jakości materiały:
- Korpus zaworu: CC499K
- Element zamykający i oś: Wytrzymała stal nierdzewna
- Uszczelnienie osi: Niezawodny pierścień samouszczelniający (o-ring) z EPDM
Wskazówki dotyczące montażu
Dopuszczalny montaż w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół. Dla zapewnienia prawidłowej pracy i ochrony przed uszkodzeniem, kierunek przepływu musi być zgodny ze strzałką umieszczoną na korpusie zaworu.
| Dane ogólne | |
|---|---|
| DN (Średnica nominalna): | 15 - 50 |
| G (Gwint zewnętrzny): | 1 1/8" - 2 3/4" |
| Kvs: | 0.63 - 40 m³/h |
| Skok: | 15 mm |
| PN (Ciśnienie nominalne): | 16 |
| n(gl): | 3 |
| Sv min. (dla DN 15): | 50 |
| Sv min. (dla DN 20-50): | 100 |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Wskazówka (Temperatura czynnika): | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi. |
| Charakterystyka przepływu (ścieżka regulacji A – AB): | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Charakterystyka przepływu (obejście B – AB): | liniowa (VDI/VDE 2173) |
| Dopuszczalne przecieki (ścieżka regulacji A – AB): | maks. 0,05% wartości Kvs |
| Dopuszczalne przecieki (obejście B – AB): | maks. 1% wartości |
| Punkt zamykania zaworu: | Top (▲) |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Serwisowanie: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | CC499K |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | CC499K / stal nierdzewna 1.4021 (obejście) |
