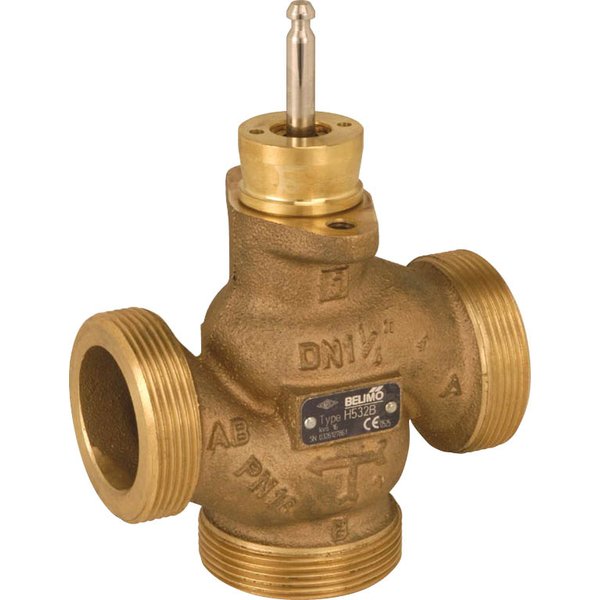

3-drogowy zawór grzybkowy z gwintem zewnętrznym H5..B
Prezentowany zawór grzybkowy to trójdrogowe urządzenie przeznaczone do precyzyjnej, analogowej regulacji przepływu wody. Doskonale sprawdza się w instalacjach grzewczych oraz w obiegach central wentylacyjnych. Może być z powodzeniem stosowany zarówno w systemach o obiegu otwartym, jak i zamkniętym.
Kluczowe właściwości produktu
- Wszechstronne zastosowanie: Zawór jest przystosowany do pracy z wodą czystą oraz z wodą zawierającą dodatek glikolu do maksymalnie 50% objętości.
- Szeroki zakres temperatur: Może pracować z czynnikiem o temperaturze od -10°C do 120°C. Przy temperaturach poniżej 2°C zaleca się stosowanie ogrzewania osi.
- Zoptymalizowana charakterystyka przepływu: Ścieżka regulacji (A-AB) posiada charakterystykę stałoprocentową, zoptymalizowaną dla precyzyjnego sterowania, natomiast obejście (B-AB) charakteryzuje się przepływem liniowym.
- Wysoka szczelność: Dopuszczalny przeciek na ścieżce regulacji wynosi maksymalnie 0,05% wartości Kvs, co świadczy o wysokiej jakości wykonania.
- Bezobsługowa konstrukcja: Zawór nie wymaga regularnej konserwacji, co zapewnia długotrwałą i niezawodną pracę.
Tryb pracy i sterowanie
Zawór jest sterowany za pomocą siłownika do zaworów grzybkowych, który jest kontrolowany przez standardowy system sterowania ciągłego lub 3-punktowego. Siłownik precyzyjnie ustawia element zamykający, który pełni funkcję mieszającą, zgodnie z otrzymanym sygnałem nastawczym.
Materiały i wykonanie
- Korpus zaworu: CC499K
- Element zamykający: Stal nierdzewna
- Oś: Stal nierdzewna
- Uszczelnienie osi: Pierścień samouszczelniający (o-ring) z EPDM
Wskazówki montażowe
Zawór można instalować w pozycji od pionowej do poziomej względem wrzeciona. Należy unikać montażu z wrzecionem skierowanym w dół. Dla zapewnienia prawidłowego działania i uniknięcia uszkodzeń, konieczne jest zachowanie kierunku przepływu zgodnego ze strzałką umieszczoną na korpusie. W celu ochrony przed zanieczyszczeniami stałymi zaleca się montaż odpowiedniego filtra w instalacji.
| Dane ogólne | |
|---|---|
| Seria produktu: | H5..B |
| Typ zaworu: | Grzybkowy, 3-drogowy, Gwint zewnętrzny |
| Nominalna średnica (DN): | 15 - 50 |
| Gwint przyłączeniowy (G): | 1 1/8" - 2 3/4" |
| Wartość Kvs: | 0.63 - 40 m³/h |
| Skok: | 15 mm |
| Ciśnienie nominalne (PN): | 16 |
| n(gl): | 3 |
| Sv min.: | 50 - 100 |
| Przyłącze rurowe: | Gwint zewnętrzny wg. ISO 228-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Konserwacja: | bezobsługowy |
| Dane funkcjonalne | |
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...120°C [14...248°F] |
| Charakterystyka przepływu (Ścieżka regulacji A – AB): | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Charakterystyka przepływu (Obejście B – AB): | liniowa (VDI/VDE 2173) |
| Dopuszczalne przecieki (Ścieżka regulacji A – AB): | maks. 0,05% wartości Kvs |
| Dopuszczalne przecieki (Obejście B – AB): | maks. 1% wartości |
| Punkt zamykania zaworu: | Top (▲) |
| Materiały | |
| Korpus zaworu: | CC499K |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | CC499K / stal nierdzewna 1.4021 (obejście) |
