H514B

Trójdrogowy zawór grzybkowy z gwintem zewnętrznym

Zawór H5..B to trójdrogowy zawór grzybkowy przeznaczony do analogowej regulacji przepływu wody. Został zaprojektowany z myślą o zastosowaniu w instalacjach grzewczych oraz w obiegach central wentylacyjnych. Może być wykorzystywany zarówno w systemach wodnych o obiegu otwartym, jak i zamkniętym.

Kluczowe cechy produktu

• Tryb pracy: Zawór jest sterowany za pomocą siłownika, który może być kontrolowany sygnałem ciągłym lub 3-punktowym. Element zamykający zaworu działa jako element mieszający, precyzyjnie dostosowując swoje położenie do sygnału sterującego.
• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, ścieżka regulacji (A-AB) charakteryzuje się charakterystyką stałoprocentową, zoptymalizowaną w zakresie otwarcia. Obejście (B-AB) posiada charakterystykę liniową.
• Wysokiej jakości materiały: Korpus zaworu wykonano z materiału CC499K, natomiast element zamykający oraz oś ze stali nierdzewnej, co zapewnia trwałość i niezawodność. Uszczelnienie osi wykonane jest z pierścienia EPDM.
• Medium robocze: Zawór jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem (maksymalnie 50% objętości) w zakresie temperatur od -10°C do 120°C.
• Brak konieczności konserwacji: Konstrukcja zaworu jest bezobsługowa.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór można instalować w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
• Kierunek przepływu: Podczas montażu należy bezwzględnie przestrzegać kierunku przepływu, który jest oznaczony strzałką na korpusie zaworu.
• Jakość wody: W celu zapewnienia długotrwałej i bezawaryjnej pracy, zaleca się montaż filtra w instalacji w celu ochrony zaworu przed cząstkami stałymi.
• Praca w niskich temperaturach: W przypadku, gdy temperatura medium spada w zakresie od -10°C do 2°C, zalecane jest zastosowanie ogrzewania osi.

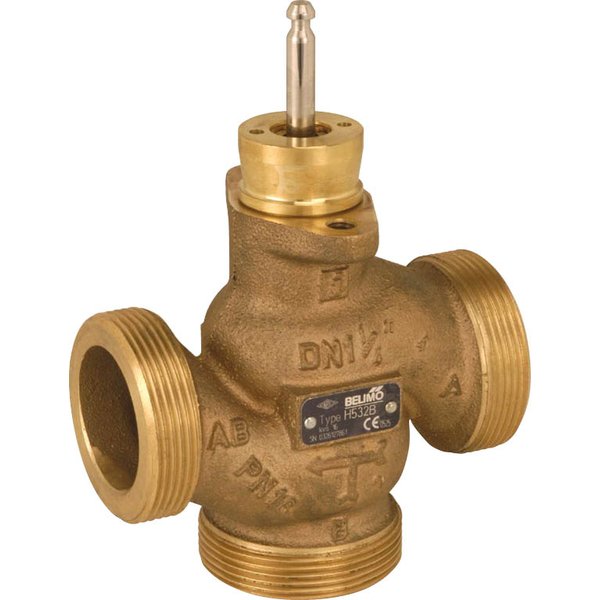

Zdjęcie ma charakter poglądowy i może nieznacznie odbiegać od rzeczywistego wyglądu produktu.
