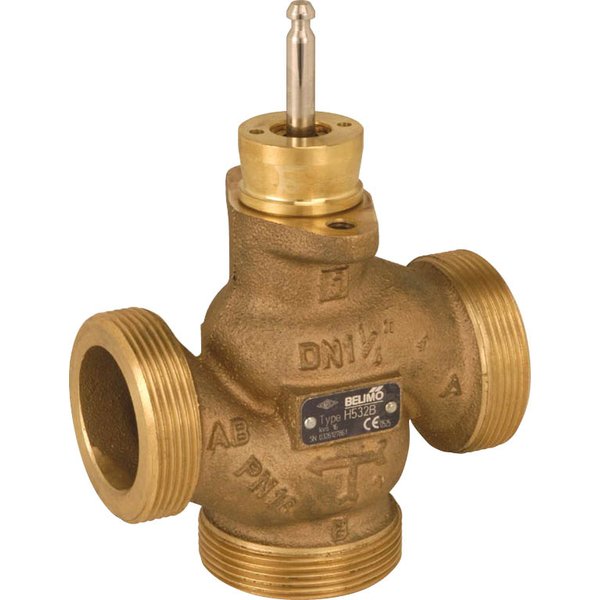

H520B

Trójdrogowy zawór grzybkowy do precyzyjnej regulacji

Zawór grzybkowy H5..B to trójdrogowy komponent z gwintem zewnętrznym, przeznaczony do analogowej regulacji przepływu wody w instalacjach grzewczych oraz w obiegach central wentylacyjnych. Może być z powodzeniem stosowany zarówno w systemach z obiegiem otwartym, jak i zamkniętym.

Kluczowe cechy i działanie

• Precyzyjna regulacja: Zawór jest sterowany za pomocą siłownika, który może pracować w systemie ciągłym lub 3-punktowym. Siłownik precyzyjnie pozycjonuje wewnętrzny element zamykający, który działa jako element mieszający, dostosowując przepływ zgodnie z sygnałem sterującym.
• Zoptymalizowana charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, ścieżka regulacji (A – AB) charakteryzuje się stałoprocentową charakterystyką, zoptymalizowaną w początkowej fazie otwarcia. Obejście (B – AB) posiada charakterystykę liniową.
• Konstrukcja bezobsługowa: Zawór został zaprojektowany tak, aby nie wymagał regularnych czynności serwisowych, co zapewnia niezawodność i obniża koszty eksploatacji.

Solidna konstrukcja i materiały

Korpus zaworu wykonano z materiału CC499K, a kluczowe elementy wewnętrzne, takie jak element zamykający i oś, wykonane są ze stali nierdzewnej, co gwarantuje wysoką trwałość. Uszczelnienie osi zapewnia pierścień samouszczelniający (o-ring) z EPDM.

Zastosowanie i montaż

• Czynnik roboczy: Zawór jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem (do 50% objętości) w zakresie temperatur od -10°C do 120°C. Przy temperaturach czynnika poniżej 2°C zalecane jest stosowanie ogrzewania osi.
• Elastyczność montażu: Zawór można instalować w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
• Jakość wody: Dla zapewnienia długiej i bezawaryjnej pracy, woda w instalacji powinna spełniać odpowiednie wymogi (np. norma VDI 2035). Zaleca się zabezpieczenie zaworu poprzez montaż filtra w instalacji w celu ochrony przed cząstkami stałymi.
• Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu, aby uniknąć jego uszkodzenia.
