H6020X6P3-S2

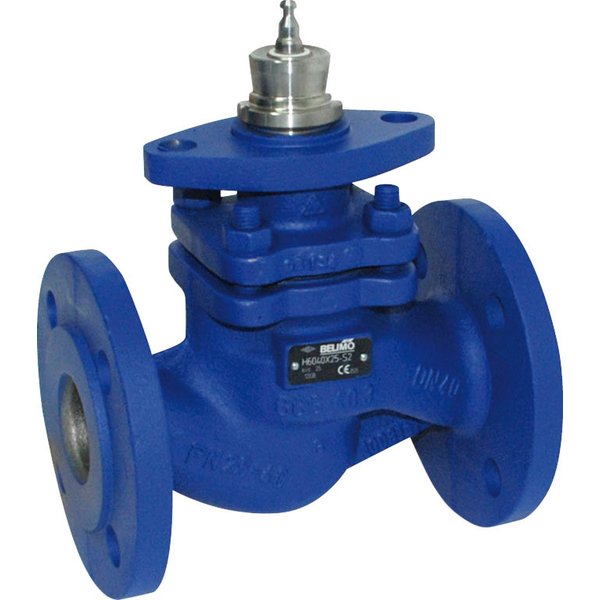

2-drogowy zawór grzybkowy PN25 z przyłączem kołnierzowym

Zawór H6..X..-S2 to niezawodne rozwiązanie przeznaczone do precyzyjnej, analogowej regulacji przepływu w instalacjach grzewczych oraz w obiegach central wentylacyjnych. Został zaprojektowany do pracy z gorącą wodą oraz parą w zamkniętych obiegach, w obszarze podkrytycznym.

Kluczowe właściwości produktu

• Sposób działania: Pozycja zaworu jest regulowana przez siłownik do zaworów grzybkowych, który jest sterowany za pomocą standardowego sygnału ciągłego lub 3-punktowego. Siłownik precyzyjnie ustawia element zamykający (grzybek) w pozycji otwarcia, zgodnie z otrzymanym sygnałem sterującym.
• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór oferuje stałoprocentową charakterystykę przepływu. Jest ona dodatkowo zoptymalizowana w początkowym zakresie otwarcia, co zapewnia doskonałą kontrolę nad przepływem.
• Cicha praca: W typowych instalacjach HVAC, przy prędkości przepływu czynnika w zakresie 1-2 m/s, zawór pracuje cicho. Przekroczenie tych wartości może generować hałas lub zjawisko kawitacji, potencjalnie skracając żywotność produktu.

Zastosowanie i medium robocze

Zawór jest przeznaczony wyłącznie do stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może być stosowany z następującymi czynnikami:

• Woda oraz para (przy zachowaniu warunku Δp/P1 <0,4)
• Woda z domieszką glikolu do maksymalnie 50% objętości

Temperatura czynnika roboczego może wynosić od 5°C do 150°C.

Solidna konstrukcja i materiały

Zawór charakteryzuje się trwałą budową, zapewniającą długą i bezobsługową eksploatację.

• Korpus: Wykonany z materiału EN-GJS-400-18-LT i zabezpieczony farbą ochronną.
• Element zamykający, oś i gniazdo: Zbudowane z wysokiej jakości stali nierdzewnej.
• Uszczelnienie osi: Wykorzystuje niezawodną uszczelkę V-ring wykonaną z PTFE.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór można instalować w rurociągu w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
• Kierunek przepływu: Dla poprawnego działania i uniknięcia uszkodzeń, montaż musi być zgodny z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
• Jakość wody: Aby zapewnić prawidłowe funkcjonowanie i długą żywotność, jakość wody w instalacji powinna być zgodna z normą VDI 2035. Zaleca się instalację filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
• Serwis: Zarówno zawór, jak i dedykowane siłowniki są urządzeniami bezobsługowymi.
