H613N

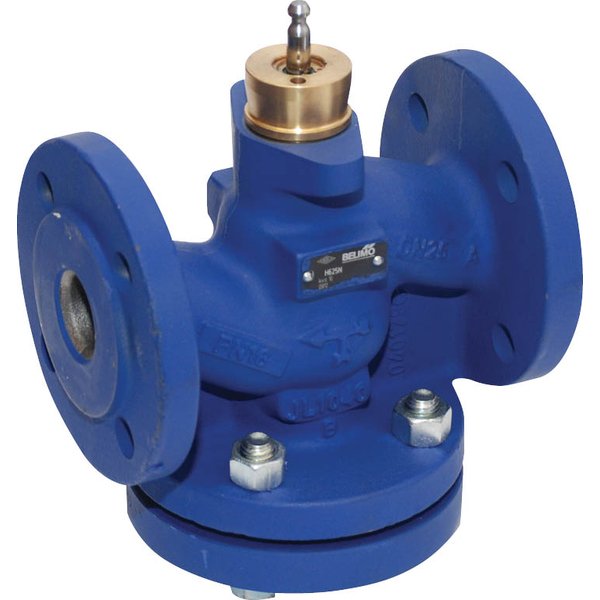

2-drogowy zawór grzybkowy H6..N z przyłączem kołnierzowym PN 16

Zawór grzybkowy H6..N to dwudrogowy zawór kołnierzowy, zaprojektowany do zastosowania w zamkniętych obiegach wodnych. Jego głównym zadaniem jest analogowa regulacja przepływu wody w systemach grzewczych oraz w instalacjach wentylacyjnych.

Główne cechy i właściwości

• Zastosowanie: Idealny do instalacji grzewczych i central wentylacyjnych.
• Medium robocze: Przystosowany do pracy z wodą lub mieszaniną wody z glikolem (do 50% zawartości glikolu).
• Zakres temperatur: Może pracować z czynnikiem o temperaturze od -10°C do 120°C.
• Precyzyjna regulacja: Zoptymalizowana, stałoprocentowa charakterystyka przepływu (zgodna z VDI/VDE 2173) zapewnia dokładną kontrolę.
• Wysoka szczelność: Dopuszczalny przeciek w stanie zamkniętym wynosi maksymalnie 0,05% wartości Kvs.
• Niezawodność: Konstrukcja zaworu jest bezobsługowa.
• Standardowe przyłącze: Montaż za pomocą kołnierzy zgodnych z normą ISO 7005-2.

Solidna konstrukcja

• Korpus: Wykonany z żeliwa EN-GJL-250 (GG 25), pokryty farbą ochronną dla zwiększenia trwałości.
• Element zamykający i oś: Wyprodukowane ze stali nierdzewnej, co gwarantuje odporność na korozję i długą żywotność.
• Uszczelnienie osi: Zastosowano samouszczelniający pierścień O-ring z materiału EPDM.

Zasada działania

Zawór H6..N jest sterowany za pomocą siłownika do zaworów grzybkowych, który współpracuje z systemami sterowania ciągłego lub 3-punktowego. Siłownik precyzyjnie pozycjonuje wewnętrzny element zamykający (dławiący), regulując przepływ zgodnie z otrzymanym sygnałem sterującym. Specjalnie wyprofilowany kształt elementu zamykającego zapewnia stałoprocentową charakterystykę regulacji.

Wskazówki montażowe

• Zawór można instalować w rurociągu w pozycji od pionowej do poziomej. Należy unikać montażu z trzpieniem skierowanym w dół.
• Kierunek przepływu czynnika musi być zgodny ze strzałką umieszczoną na korpusie zaworu.
• W celu ochrony przed zanieczyszczeniami stałymi i zapewnienia prawidłowej pracy, zaleca się instalację odpowiedniego filtra na rurociągu przed zaworem.
