H613R

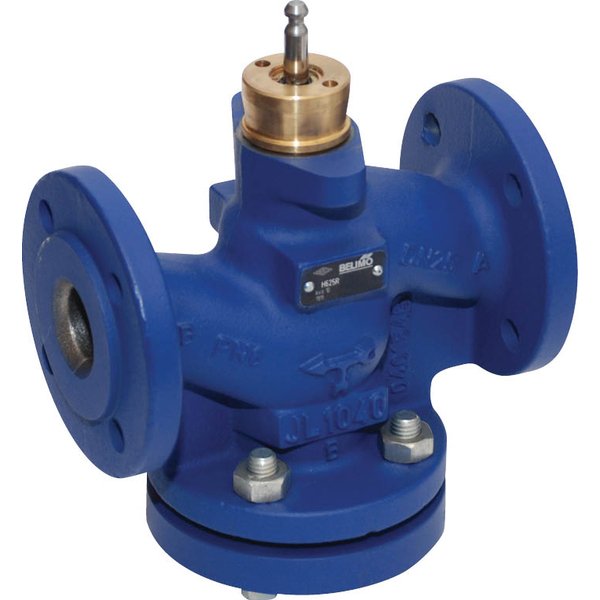

2-drogowy zawór grzybkowy H6..R z przyłączem kołnierzowym PN6

Prezentowany zawór grzybkowy został zaprojektowany do zastosowania w instalacjach wodnych o obiegu zamkniętym. Umożliwia precyzyjną, analogową regulację przepływu wody, co czyni go idealnym rozwiązaniem dla obiegów w instalacjach grzewczych oraz centralach wentylacyjnych.

Cechy i działanie produktu

• Sposób działania: Zawór jest sterowany za pomocą siłownika, który na podstawie sygnału ciągłego lub 3-punktowego precyzyjnie pozycjonuje element zamykający. To pozwala na dokładne dostosowanie przepływu do aktualnych potrzeb systemu.
• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór zapewnia stałoprocentową charakterystykę przepływu, która jest zoptymalizowana w zakresie otwarcia.
• Wysoka szczelność: Konstrukcja gwarantuje minimalny przeciek, nieprzekraczający 0,05% wartości współczynnika Kvs.
• Bezobsługowość: Zawór został zaprojektowany w taki sposób, aby nie wymagał regularnej konserwacji podczas eksploatacji.

Solidna konstrukcja i materiały

Do budowy zaworu wykorzystano wysokiej jakości materiały, zapewniające jego trwałość i niezawodność:

• Korpus: Wykonany z żeliwa EN-GJL-250 (GG 25), pokryty farbą zabezpieczającą.
• Element zamykający i oś: Wykonane ze stali nierdzewnej.
• Uszczelnienie osi: Zapewnione przez pierścień samouszczelniający (o-ring) z EPDM.
• Gniazdo: Z żeliwa GG25 / Niro (obejście).

Wskazówki dotyczące instalacji i eksploatacji

• Czynnik roboczy: Zawór jest przystosowany do pracy z wodą lub mieszaniną wody z glikolem (maksymalna zawartość glikolu to 50% objętości).
• Temperatura czynnika: Dopuszczalny zakres temperatur wynosi od -10°C do 120°C. Przy temperaturach od -10°C do 2°C zalecane jest zastosowanie ogrzewania osi.
• Pozycja montażu: Zawór można instalować w rurociągu w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
• Kierunek przepływu: Montaż musi być wykonany zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
• Jakość wody: W celu zapewnienia prawidłowego działania i ochrony przed zanieczyszczeniami, zaleca się montaż odpowiedniego filtra w instalacji oraz utrzymanie jakości wody zgodnej z normą VDI 2035.
