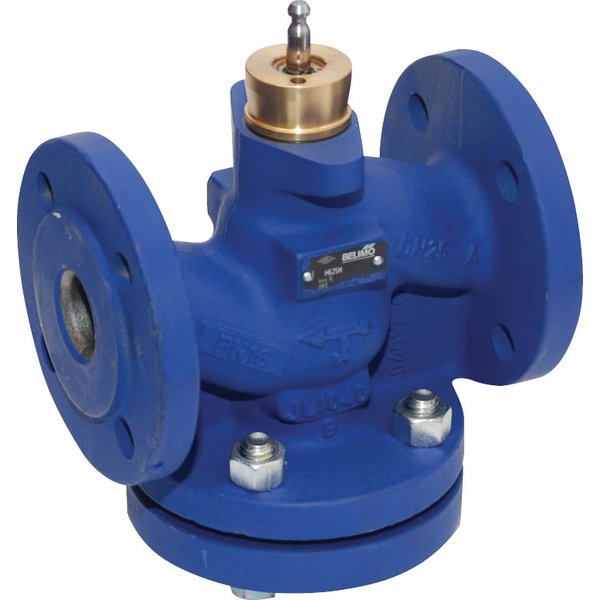

H614N

Dwudrogowy zawór grzybkowy z przyłączem kołnierzowym PN16

Zawór przeznaczony do stosowania w zamkniętych obiegach wodnych, takich jak instalacje grzewcze oraz centrale wentylacyjne. Służy do precyzyjnej, analogowej regulacji przepływu wody.

Główne cechy produktu

• Zoptymalizowana regulacja: Specjalnie wyprofilowany element zamykający zapewnia stałoprocentową charakterystykę przepływu, co pozwala na dokładne sterowanie.
• Wysoka szczelność: Dopuszczalny przeciek wynosi maksymalnie 0,05% wartości Kvs, gwarantując efektywność systemu.
• Szeroki zakres temperatur: Zawór jest przystosowany do pracy z czynnikiem (woda lub woda z glikolem do 50%) o temperaturze od -10°C do 120°C.
• Niezawodność i trwałość: Konstrukcja zaworu jest bezobsługowa, co zapewnia długotrwałą i bezproblemową eksploatację.

Sposób działania

Zawór jest sterowany za pomocą siłownika, który poprzez sygnał ciągły lub 3-punktowy z systemu sterowania ustawia element zamykający w odpowiedniej pozycji. W ten sposób realizowana jest funkcja dławienia i regulacji przepływu.

Materiały i konstrukcja

• Korpus zaworu: Żeliwo EN-GJL-250 (GG 25) z zewnętrzną powłoką zabezpieczającą.
• Element zamykający: Stal nierdzewna.
• Oś (wrzeciono): Stal nierdzewna.
• Uszczelnienie osi: Samouszczelniający pierścień O-ring wykonany z EPDM.
• Gniazdo: Żeliwo GG25 / stal nierdzewna (dla obejścia).

Wskazówki montażowe

• Pozycja instalacji: Zawór można montować w pozycji od pionowej do poziomej. Niedozwolony jest montaż z trzpieniem skierowanym w dół.
• Kierunek przepływu: Podczas montażu należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
• Jakość wody: W celu zapewnienia prawidłowego działania i maksymalnej żywotności, jakość wody powinna być zgodna z normą VDI 2035. Zaleca się montaż filtra w instalacji w celu ochrony przed zanieczyszczeniami stałymi.
