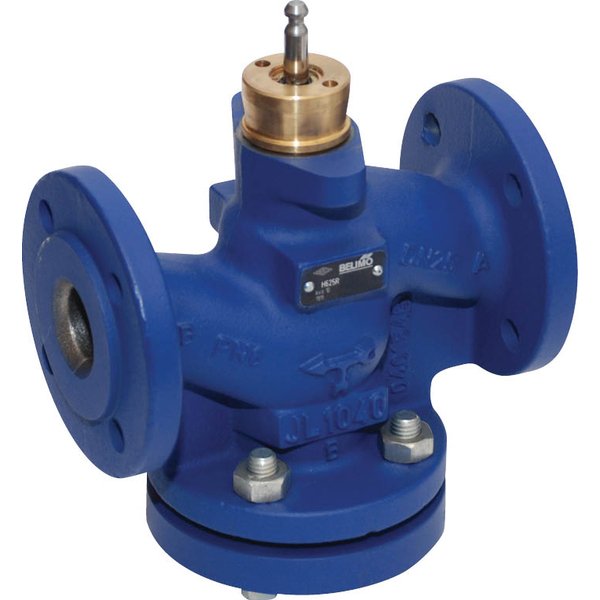

H614R

Dwudrogowy zawór grzybkowy z przyłączem kołnierzowym PN 6

Zawór H6..R to dwudrogowy zawór grzybkowy przeznaczony do pracy w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest analogowa regulacja przepływu wody, co czyni go idealnym rozwiązaniem dla obiegów w centralach wentylacyjnych oraz systemach grzewczych.

Kluczowe cechy i właściwości

• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór oferuje stałoprocentową charakterystykę przepływu, która została zoptymalizowana w zakresie otwarcia.
• Szczelność: Urządzenie charakteryzuje się wysoką szczelnością, z dopuszczalnym przeciekiem na poziomie maksymalnie 0,05% wartości Kvs.
• Kompatybilne czynniki: Zawór może pracować z wodą oraz roztworami wody z glikolem o stężeniu do 50% objętości.
• Zakres temperatur: Przystosowany do pracy z czynnikiem o temperaturze od -10°C do 120°C.
• Brak konieczności konserwacji: Zawór jest urządzeniem bezobsługowym, co minimalizuje koszty eksploatacji.

Solidna konstrukcja

Zawór został wykonany z wysokiej jakości materiałów, aby zapewnić długą i niezawodną pracę:

• Korpus: Wykonany z żeliwa EN-GJL-250 (GG 25) i pokryty farbą zabezpieczającą.
• Element zamykający i oś: Wykonane z wysokiej jakości stali nierdzewnej, gwarantującej trwałość.
• Gniazdo: Zbudowane z żeliwa GG25 / Niro (obejście).
• Uszczelnienie osi: Zapewnione przez samouszczelniający pierścień typu o-ring z materiału EPDM.

Zasada działania

Zawór jest sterowany za pomocą siłownika do zaworów grzybkowych (sprzedawany oddzielnie). Siłownik, podłączony do systemu sterowania ciągłego lub 3-punktowego, precyzyjnie ustawia element zamykający zaworu w pozycji otwarcia, która odpowiada sygnałowi nastawczemu z regulatora.

Wskazówki montażowe

• Pozycja montażu: Zawór można instalować w rurociągu w pozycji od pionowej do poziomej. Należy unikać montażu z trzpieniem skierowanym w dół.
• Kierunek przepływu: Montaż musi odbywać się zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
• Jakość wody: Aby zapewnić prawidłowe działanie i długą żywotność, zaleca się stosowanie wody zgodnej z normą VDI 2035 oraz montaż filtra w instalacji w celu ochrony przed zanieczyszczeniami stałymi.
• Prędkość przepływu: Dla zapewnienia cichej pracy, zalecana prędkość przepływu czynnika powinna mieścić się w zakresie 1-2 m/s.
• Uwaga: Przy temperaturze czynnika w zakresie od -10°C do 2°C zalecane jest zastosowanie ogrzewania osi w celu zapewnienia prawidłowego działania.
