H619S
Producent: Belimo
Kod produktu: H619S
| Korpus: | 2-drogowy |
| Zakres Kvs: | 0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 171...1000 Kvs, 3.1...6.5 Kvs, 41...170 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 100 mm, 125 mm, 15 mm, 150 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm |
| Rodzaj sterowania: | Analogowe |
| Połączenie elektryczne: | Kabel |
| Zakres przepływu m³/h: | 0.02...2.39 m³/h, 0.025...2.5 m³/h, 0.035...3.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 41...162 m³/h, 6.5...17.5 m³/h |
| Kvs (sekwencja 1) zakres: | 0.25 / 0.4 Kvs, 0.63 / 1 Kvs, 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs |
| Kvs (sekwencja 2) zakres: | 0.25 / 0.4 Kvs, 0.63 / 1 Kvs, 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs |
| Tryb pracy zaworu: | Analogowe |
| Zakres Kvmax: | 171...1000 Kvmax, 41...170 Kvmax |

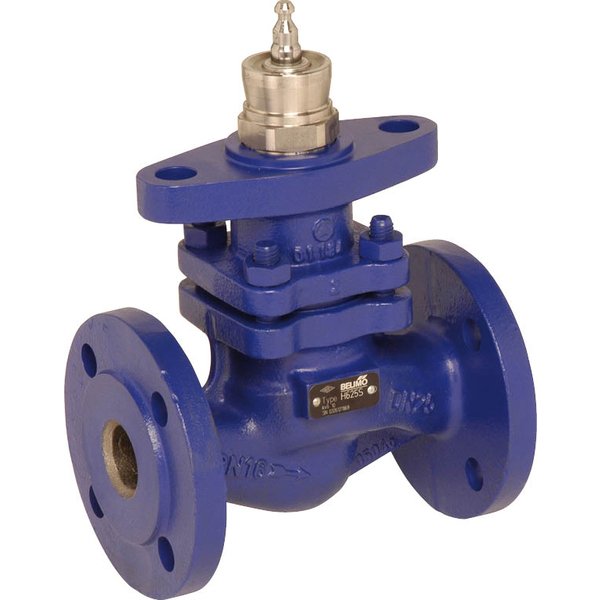

2-drogowy zawór grzybkowy H6..S z przyłączem kołnierzowym PN16
Zawór grzybkowy z serii H6..S to niezawodne urządzenie przeznaczone do płynnej, analogowej regulacji przepływu w zamkniętych obiegach instalacji grzewczych oraz w centralach wentylacyjnych. Został zaprojektowany do pracy z wodą gorącą oraz parą w zakresie podkrytycznym.
Kluczowe właściwości produktu
- Zastosowanie: Idealny do systemów z gorącą wodą (do 150°C) oraz parą wodną.
- Regulacja: Umożliwia precyzyjną, analogową kontrolę przepływu czynnika.
- Charakterystyka przepływu: Specjalnie wyprofilowany element zamykający zapewnia stałoprocentową charakterystykę przepływu, zoptymalizowaną w początkowej fazie otwierania.
- Szczelność: Gwarantuje wysoki poziom szczelności z dopuszczalnym przeciekiem na poziomie maksymalnie 0,05% wartości Kvs.
- Sterowanie: Zawór jest sterowany za pomocą siłownika (sprzedawany oddzielnie), który przesuwa element dławiący zgodnie z sygnałem sterującym.
Solidna konstrukcja i wysoka jakość materiałów
Trwałość i niezawodność zaworu gwarantuje zastosowanie wysokiej jakości materiałów. Korpus wykonano z żeliwa szarego (EN-GJL-250) i zabezpieczono farbą ochronną. Kluczowe elementy wewnętrzne, takie jak element zamykający, gniazdo oraz oś (wrzeciono), zostały wykonane ze stali nierdzewnej, co zapewnia odporność na korozję i długą żywotność. Uszczelnienie osi zrealizowano za pomocą wytrzymałych uszczelek V-ring z PTFE.
Wskazówki dotyczące montażu i eksploatacji
- Kierunek przepływu: Montaż musi odbywać się zgodnie z kierunkiem strzałki umieszczonej na korpusie zaworu.
- Pozycja montażu: Zawór można instalować w rurociągu w pozycji od pionowej do poziomej (względem osi wrzeciona). Nie należy montować zaworu z wrzecionem skierowanym w dół.
- Jakość wody: W celu zapewnienia prawidłowej pracy i maksymalnej żywotności zaleca się stosowanie wody o jakości zgodnej z normą VDI 2035 oraz instalację filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
- Bezobsługowość: Zawór został zaprojektowany jako urządzenie bezobsługowe.
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda i para (Δp/P1 <0,4), woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | 5...150°C [41...302°F] |
| Temperatura czynnika, wskazówka: | 120°C do 1600 kPa 150°C do 1400 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | maks. 0,05% wartości Kvs |
| Punkt zamykania zaworu: | Dół (▼) |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJL-250 (GG 25) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | PTFE uszczelka V-ring |
| Gniazdo: | Stal nierdzewna |
