H6200W630-S7

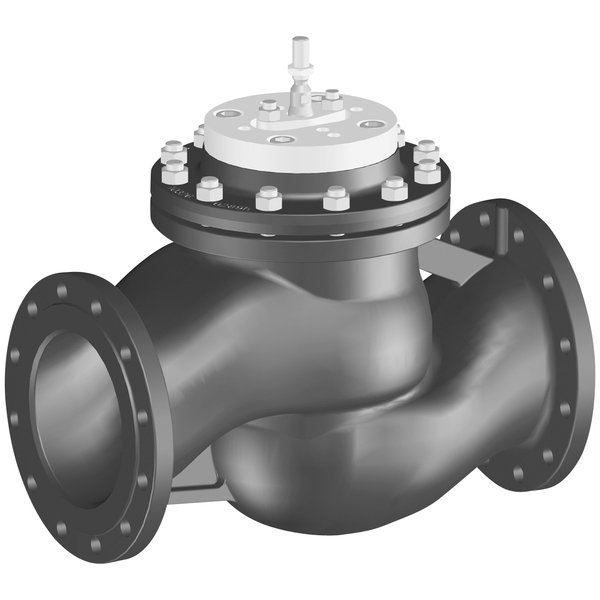

Zawór Grzybkowy 2-drogowy z Przyłączem Kołnierzowym PN16

Dwudrogowy zawór grzybkowy przeznaczony do zastosowania w zamkniętych instalacjach wodnych. Jego głównym zadaniem jest analogowa regulacja przepływu wody w systemach grzewczych oraz w obiegach central wentylacyjnych.

Cechy produktu i charakterystyka pracy

• Tryb pracy: Zawór jest sterowany za pomocą siłownika o dużym skoku, który precyzyjnie ustawia element zamykający w odpowiedzi na sygnał sterujący (ciągły lub 3-punktowy), dławiąc przepływ medium.
• Charakterystyka przepływu: Specjalnie wyprofilowany element zamykający gwarantuje stałoprocentową charakterystykę przepływu, która została zoptymalizowana w początkowym zakresie otwarcia zaworu.
• Cicha praca: Konstrukcja zaworu zapewnia cichą pracę przy typowych prędkościach przepływu czynnika w instalacjach HVAC, wynoszących od 1 do 2 m/s. Przekroczenie tych wartości może generować hałas lub zjawisko kawitacji.
• Szczelność: Dopuszczalny przeciek przy zamkniętym zaworze wynosi maksymalnie 0,05% wartości współczynnika Kvs.

Budowa i materiały

Zawór został wykonany z wysokiej jakości materiałów, zapewniających długą i bezawaryjną pracę. Jest urządzeniem bezobsługowym.

• Korpus zaworu: Żeliwo EN-GJL-250 (GG 25) pokryte farbą zabezpieczającą
• Element zamykający (grzybek): Stal nierdzewna
• Oś (wrzeciono): Stal nierdzewna
• Gniazdo: Stal nierdzewna
• Uszczelnienie osi: EPDM

Warunki pracy i montaż

• Czynnik roboczy: Woda lub roztwory wody z glikolem o stężeniu do 50% objętości.
• Temperatura czynnika: od 5°C do 120°C.
• Pozycja montażu: Możliwy montaż w rurociągu w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
• Kierunek przepływu: Montaż musi odbywać się zgodnie z kierunkiem strzałki umieszczonej na korpusie zaworu, aby uniknąć jego uszkodzenia.
• Jakość wody: W celu zapewnienia prawidłowego działania i długiej żywotności, zaleca się stosowanie wody zgodnej z normą VDI 2035 oraz zabezpieczenie zaworu przed zanieczyszczeniami stałymi poprzez montaż odpowiedniego filtra w instalacji.
