H620N

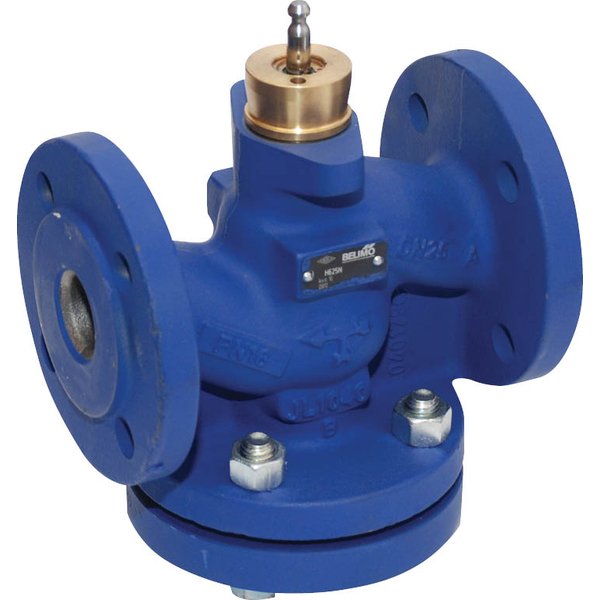

Dwudrogowy zawór grzybkowy H6..N z przyłączem kołnierzowym PN 16

Zawór grzybkowy przeznaczony do pracy w zamkniętych obiegach wodnych. Idealnie nadaje się do analogowej regulacji przepływu wody w instalacjach grzewczych oraz w systemach central wentylacyjnych.

Główne cechy produktu

• Zastosowanie: Zamknięte instalacje wodne (woda lub woda z dodatkiem glikolu do 50% obj.).
• Charakterystyka przepływu: Stałoprocentowa, zoptymalizowana w zakresie otwarcia dzięki specjalnie wyprofilowanemu elementowi zamykającemu.
• Wysoka szczelność: Dopuszczalny przeciek w pozycji zamkniętej wynosi maksymalnie 0,05% wartości Kvs.
• Szeroki zakres temperatur: Możliwość pracy z czynnikiem o temperaturze od -10°C do 120°C. Przy temperaturach poniżej 2°C zalecane jest stosowanie ogrzewania osi.
• Bezobsługowość: Konstrukcja zaworu nie wymaga czynności konserwacyjnych podczas eksploatacji.

Solidna konstrukcja i materiały

Zawór został wykonany z wysokiej jakości materiałów, gwarantujących jego trwałość i niezawodność:

• Korpus: Żeliwo EN-GJL-250 (GG 25), pokryte farbą zabezpieczającą.
• Element zamykający oraz oś: Wykonane ze stali nierdzewnej.
• Uszczelnienie osi: Samouszczelniający pierścień O-ring z materiału EPDM.
• Gniazdo: Żeliwo GG25 / Niro (obejście).

Działanie i wskazówki montażowe

Zawór jest sterowany przez siłownik, który na podstawie sygnału sterującego (ciągłego lub 3-punktowego) precyzyjnie ustawia pozycję elementu zamykającego, regulując w ten sposób przepływ.

• Pozycja montażu: Zawór może być instalowany w dowolnej pozycji od pionowej do poziomej. Nie należy montować zaworu z wrzecionem skierowanym w dół.
• Kierunek przepływu: Montaż należy wykonać zgodnie z kierunkiem wskazanym przez strzałkę na korpusie zaworu.
• Jakość wody: W celu zapewnienia prawidłowego działania i długiej żywotności, jakość wody powinna być zgodna z normą VDI 2035. Zaleca się montaż filtra w instalacji w celu ochrony przed zanieczyszczeniami stałymi.
