H620R

Dwudrogowy zawór grzybkowy H6..R z przyłączem kołnierzowym

Zawór grzybkowy serii H6..R to dwudrogowe urządzenie przeznaczone do pracy w zamkniętych instalacjach wodnych. Jego głównym zastosowaniem jest analogowa regulacja przepływu wody w systemach grzewczych oraz w centralach wentylacyjnych, zapewniając precyzyjną kontrolę nad przepływającym medium.

Kluczowe właściwości produktu

• Medium robocze: Zawór jest przystosowany do pracy z wodą oraz mieszanką wody z glikolem (maksymalnie 50% zawartości glikolu).
• Zakres temperatury: Może być stosowany w instalacjach, gdzie temperatura czynnika wynosi od -10°C do 120°C. W przypadku temperatur w zakresie od -10°C do 2°C zaleca się zastosowanie ogrzewania osi.
• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór posiada stałoprocentową charakterystykę przepływu, która jest zoptymalizowana w zakresie otwarcia.
• Szczelność: Zapewnia wysoką szczelność w pozycji zamkniętej, z maksymalnym dopuszczalnym przeciekiem na poziomie 0,05% wartości Kvs.
• Bezobsługowość: Konstrukcja zaworu nie wymaga regularnej konserwacji.

Zasada działania

Działanie zaworu opiera się na współpracy z siłownikiem do zaworów grzybkowych. Siłownik, sterowany sygnałem ciągłym lub 3-punktowym, precyzyjnie ustawia pozycję elementu zamykającego (grzybka) wewnątrz zaworu. To położenie determinuje stopień otwarcia i reguluje natężenie przepływu medium w rurociągu.

Solidna konstrukcja i materiały

• Korpus: Wykonany z trwałego żeliwa EN-GJL-250 (GG 25), dodatkowo zabezpieczony warstwą farby ochronnej.
• Element zamykający i oś: Kluczowe komponenty wykonane ze stali nierdzewnej, co gwarantuje długą żywotność i odporność na korozję.
• Uszczelnienie osi: Zastosowano niezawodny pierścień samouszczelniający (O-ring) wykonany z EPDM.

Wskazówki dotyczące instalacji

• Pozycja montażu: Zawór można instalować w rurociągu w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu z trzpieniem skierowanym w dół.
• Kierunek przepływu: Montaż musi odbywać się zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
• Jakość wody: Aby zapewnić prawidłowe działanie i długą żywotność, zaleca się stosowanie filtra w instalacji w celu ochrony zaworu przed zanieczyszczeniami stałymi. Jakość wody powinna być zgodna z normą VDI 2035.

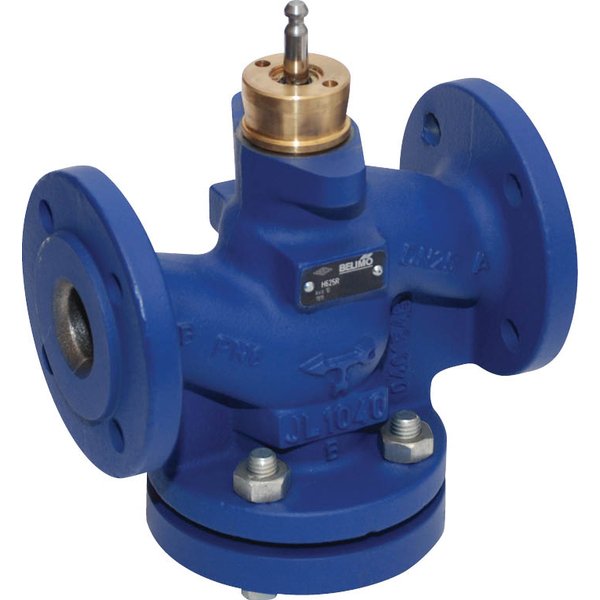

Zdjęcie produktu ma charakter poglądowy i może nieznacznie różnić się od rzeczywistego wyglądu.
