H640S

Producent:
Kod produktu: H640S
Korpus: 2-drogowy
Zakres Kvs: 0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 171...1000 Kvs, 3.1...6.5 Kvs, 41...170 Kvs, 6.6...14 Kvs
Wielkość zaworu (mm): 100 mm, 125 mm, 15 mm, 150 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm
Rodzaj sterowania: Analogowe
Połączenie elektryczne: Kabel
Zakres przepływu m³/h: 0.025...2.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 41...162 m³/h, 6.5...17.5 m³/h
Tryb pracy zaworu: Analogowe
Zakres Kvmax: 171...1000 Kvmax, 41...170 Kvmax

Zastosowanie i charakterystyka zaworu H6..S

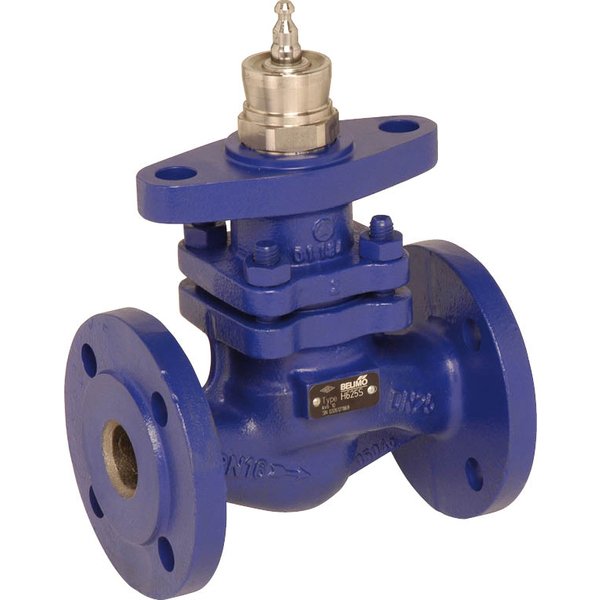

Kołnierzowy, 2-drogowy zawór grzybkowy serii H6..S przeznaczony jest do płynnej, analogowej regulacji przepływu w zamkniętych obiegach instalacji grzewczych oraz wentylacyjnych. Skutecznie sprawdza się w systemach wykorzystujących wodę gorącą oraz parę wodną w obszarze podkrytycznym.

Kluczowe właściwości produktu

  • Charakterystyka przepływu: Specjalnie wyprofilowany element zamykający zapewnia stałoprocentową charakterystykę przepływu, która jest zoptymalizowana w początkowej fazie otwarcia zaworu.
  • Medium robocze: Zawór jest przystosowany do pracy z wodą, parą (przy Δp/P1 <0,4) oraz wodnymi roztworami glikolu (o stężeniu do 50% objętości).
  • Zakres temperatur: Może pracować z czynnikiem o temperaturze od 5°C do 150°C.
  • Wysoka szczelność: W pozycji zamkniętej przeciek nie przekracza 0,05% wartości współczynnika Kvs.
  • Bezobsługowość: Konstrukcja zaworu nie wymaga okresowej konserwacji w trakcie eksploatacji.

Materiały konstrukcyjne

  • Korpus: Wykonany z żeliwa EN-GJL-250 (GG 25), pokryty farbą ochronną.
  • Element zamykający (grzyb): Stal nierdzewna.
  • Wrzeciono: Stal nierdzewna.
  • Gniazdo: Stal nierdzewna.
  • Uszczelnienie wrzeciona: Niewymagające konserwacji pierścienie V-ring wykonane z PTFE.

Wskazówki montażowe i eksploatacyjne

  • Pozycja montażu: Zawór może być montowany w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym pionowo w dół.
  • Kierunek przepływu: Dla poprawnego działania i uniknięcia uszkodzeń, należy bezwzględnie zachować kierunek przepływu wskazany przez strzałkę na korpusie zaworu.
  • Jakość wody: Woda w instalacji powinna spełniać wymagania normy VDI 2035.
  • Ochrona instalacji: W celu ochrony przed zanieczyszczeniami stałymi, takimi jak np. odpryski spawalnicze, i zapewnienia długiej żywotności, zaleca się instalację odpowiedniego filtra na rurociągu przed zaworem.
  • Przeznaczenie: Zawór jest przeznaczony wyłącznie do zastosowań w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Dane funkcjonalne
Czynnik: Woda i para (Δp/P1 <0,4), woda z dodatkiem maks. 50% obj. glikolu.
Temperatura czynnika: 5...150°C [41...302°F]
Temperatura czynnika, wskazówka: 120°C do 1600 kPa
150°C do 1400 kPa
Charakterystyka przepływu: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia
Dopuszczalne przecieki: maks. 0,05% wartości Kvs
Punkt zamykania zaworu: Dół (▼)
Przyłącze rurowe: Kołnierz wg. ISO 7005-2
Pozycja montażu: pionowa do poziomej (względem wrzeciona)
Kategoria dokumentu: bezobsługowy
Materiały
Korpus zaworu: EN-GJL-250 (GG 25)
Wykończenie korpusu: z farbą zabezpieczającą
Element zamykający: Stal nierdzewna
Oś: Stal nierdzewna
Uszczelnienie osi: PTFE uszczelka V-ring
Gniazdo: Stal nierdzewna
