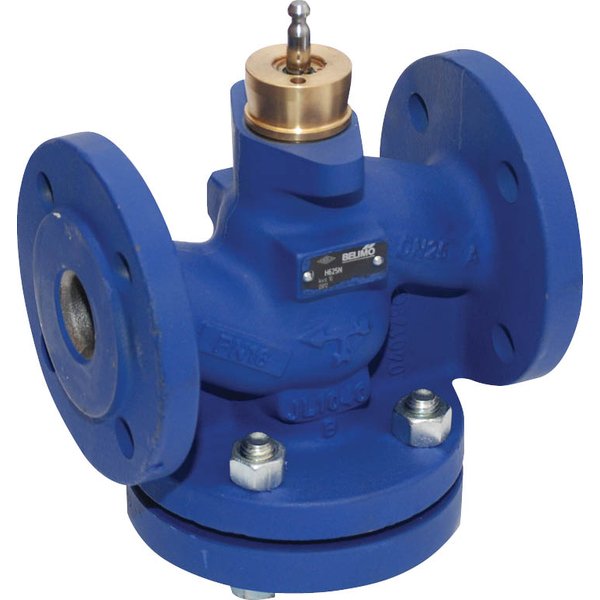

H650N

2-drogowy zawór grzybkowy z przyłączem kołnierzowym PN16

Zawór H6..N to urządzenie przeznaczone do pracy w zamkniętych obiegach wodnych, idealne do zastosowania w systemach grzewczych oraz centralach wentylacyjnych. Jego głównym zadaniem jest analogowa regulacja przepływu wody, co pozwala na precyzyjne sterowanie pracą instalacji.

Kluczowe cechy produktu

• Zastosowanie: Dedykowany do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) z obiegiem zamkniętym.
• Czynnik roboczy: Przystosowany do pracy z wodą lub mieszaniną wody z glikolem (do 50% zawartości glikolu).
• Precyzyjna regulacja: Specjalnie wyprofilowany element zamykający zapewnia zoptymalizowaną, stałoprocentową charakterystykę przepływu.
• Wysoka jakość materiałów: Korpus zaworu wykonany jest z żeliwa szarego (EN-GJL-250), a kluczowe elementy, takie jak oś i element zamykający, ze stali nierdzewnej, co gwarantuje długą żywotność.
• Bezobsługowość: Konstrukcja zaworu oraz zastosowane uszczelnienia (o-ring z EPDM) nie wymagają regularnych czynności serwisowych.

Zasada działania

Zawór jest sterowany za pomocą siłownika do zaworów grzybkowych, który może być podłączony do systemu sterowania ciągłego lub 3-punktowego. W odpowiedzi na sygnał nastawczy, siłownik precyzyjnie pozycjonuje element zamykający zaworu, regulując w ten sposób natężenie przepływu czynnika w instalacji.

Wskazówki montażowe i eksploatacyjne

Dla zapewnienia prawidłowej i cichej pracy, zaleca się utrzymywanie prędkości przepływu w zakresie 1-2 m/s. Zawór można instalować w rurociągu w pozycji od pionowej do poziomej, jednak należy unikać montażu z trzpieniem skierowanym w dół. Montaż musi odbywać się zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie. W celu ochrony przed zanieczyszczeniami i wydłużenia żywotności, rekomenduje się instalację filtra na rurociągu przed zaworem.

Przy temperaturze czynnika poniżej 2°C zalecane jest użycie dedykowanego ogrzewania osi (dostępnego jako akcesorium), aby zapobiec oblodzeniu.
