H650S

Producent:
Kod produktu: H650S
Korpus: 2-drogowy
Zakres Kvs: 0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 171...1000 Kvs, 3.1...6.5 Kvs, 41...170 Kvs, 6.6...14 Kvs
Wielkość zaworu (mm): 100 mm, 125 mm, 15 mm, 150 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm
Rodzaj sterowania: Analogowe
Zakres przepływu m³/h: 0.025...2.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 41...162 m³/h, 6.5...17.5 m³/h
Kvs (sekwencja 1) zakres: 0.25 / 0.4 Kvs, 0.63 / 1 Kvs, 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs
Kvs (sekwencja 2) zakres: 0.25 / 0.4 Kvs, 0.63 / 1 Kvs, 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs
Tryb pracy zaworu: Analogowe
Zakres Kvmax: 171...1000 Kvmax, 41...170 Kvmax

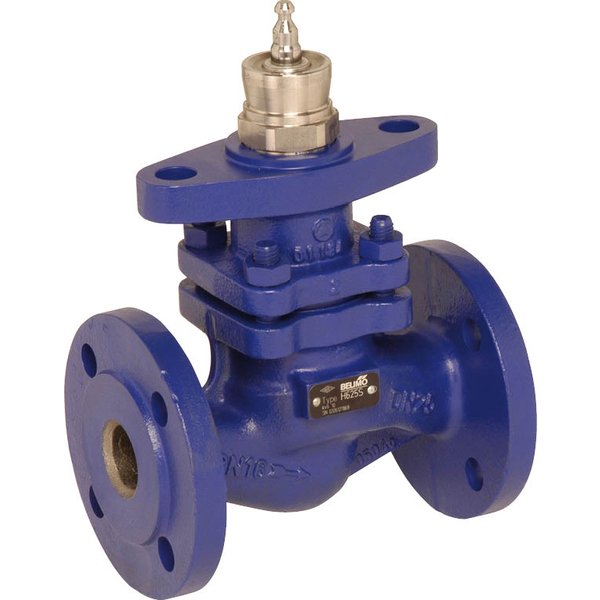

2-drogowy zawór grzybkowy PN16 z przyłączem kołnierzowym

Prezentowany zawór grzybkowy to niezawodne rozwiązanie przeznaczone do analogowej regulacji przepływu w zamkniętych obiegach central wentylacyjnych oraz instalacji grzewczych. Został zaprojektowany do pracy z wodą gorącą oraz parą w obszarze podkrytycznym.

Kluczowe cechy i właściwości

  • Precyzyjna regulacja: Wyprofilowany element zamykający (grzyb) zapewnia zoptymalizowaną, stałoprocentową charakterystykę przepływu, co umożliwia dokładne sterowanie.
  • Tryb pracy: Zawór jest sterowany za pomocą siłownika (do nabycia osobno), który precyzyjnie ustawia element dławiący w odpowiedzi na sygnał sterujący (ciągły lub 3-punktowy).
  • Wysoka szczelność: Dopuszczalny przeciek w pozycji zamkniętej nie przekracza 0,05% wartości Kvs, co gwarantuje efektywność energetyczną instalacji.
  • Brak konserwacji: Konstrukcja zaworu nie wymaga okresowych przeglądów ani czynności serwisowych.
  • Szeroki zakres temperatur: Urządzenie jest przystosowane do pracy z czynnikiem o temperaturze od 5°C do 150°C.

Zastosowanie i medium

Zawór jest dedykowany do stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Może pracować z wodą, parą (przy Δp/P1 <0,4) oraz wodą z dodatkiem glikolu (do maksymalnie 50% objętości).

Materiały i konstrukcja

  • Korpus: Żeliwo szare EN-GJL-250 (GG 25), pokryte farbą zabezpieczającą.
  • Element zamykający, gniazdo i oś: Wysokiej jakości stal nierdzewna.
  • Uszczelnienie osi: Niezawodne uszczelki V-ring wykonane z PTFE.
  • Przyłącze: Kołnierz zgodny z normą ISO 7005-2.

Wskazówki montażowe

Dla zapewnienia prawidłowego działania, montaż zaworu powinien być wykonany przez personel z odpowiednimi uprawnieniami. Zawór można instalować w rurociągu w pozycji od pionowej do poziomej, jednak wrzeciono nigdy nie może być skierowane w dół. Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie. W celu ochrony przed zanieczyszczeniami i wydłużenia żywotności zaleca się montaż filtra na instalacji.

Przegląd typów
Typy dostępne: H610S - H6150S
DN: 15 - 150
Kvs: 0.4 - 320 m³/h
Skok: 15 mm, 18 mm, 30 mm, 40 mm
PN: 16
n(gl): 3
Sv min.: 50 - 100
Dane techniczne
Czynnik: Woda i para (Δp/P1 <0,4), woda z dodatkiem maks. 50% obj. glikolu.
Temperatura czynnika: 5...150°C [41...302°F]
Temperatura czynnika, wskazówka: 120°C do 1600 kPa, 150°C do 1400 kPa
Charakterystyka przepływu: stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia
Dopuszczalne przecieki: maks. 0,05% wartości Kvs
Punkt zamykania zaworu: Dół (▼)
Przyłącze rurowe: Kołnierz wg. ISO 7005-2
Pozycja montażu: pionowa do poziomej (względem wrzeciona)
Kategoria dokumentu: bezobsługowy
Korpus zaworu: EN-GJL-250 (GG 25)
Wykończenie korpusu: z farbą zabezpieczającą
Element zamykający: Stal nierdzewna
Oś: Stal nierdzewna
Uszczelnienie osi: PTFE uszczelka V-ring
Gniazdo: Stal nierdzewna
