H664S
| Korpus: | 2-drogowy |
| Zakres Kvs: | 0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 171...1000 Kvs, 3.1...6.5 Kvs, 41...170 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 100 mm, 125 mm, 15 mm, 150 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm |
| Rodzaj sterowania: | Analogowe |
| Zakres przepływu m³/h: | 0.02...2.39 m³/h, 0.025...2.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 41...162 m³/h, 6.5...17.5 m³/h |
| Kvs (sekwencja 1) zakres: | 0.25 / 0.4 Kvs, 0.63 / 1 Kvs, 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs |
| Kvs (sekwencja 2) zakres: | 0.25 / 0.4 Kvs, 0.63 / 1 Kvs, 1.3 / 1.6 / 1.8 / 2.5 Kvs, 4 / 6.3 Kvs |
| Tryb pracy zaworu: | Analogowe |
| Zakres Kvmax: | 171...1000 Kvmax, 41...170 Kvmax |

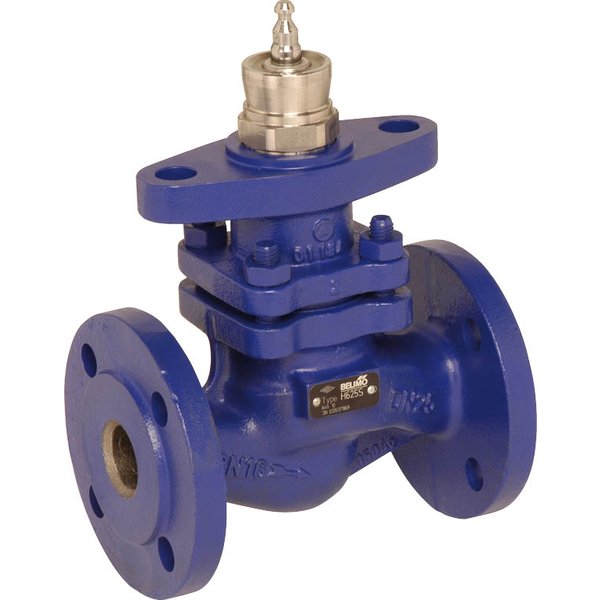

2-drogowy zawór grzybkowy H6..S PN16 z przyłączem kołnierzowym
Zawór H6..S to wysokiej jakości element regulacyjny przeznaczony do pracy w zamkniętych obiegach instalacji grzewczych oraz wentylacyjnych. Zapewnia precyzyjną, analogową kontrolę przepływu wody gorącej i pary (w zakresie podkrytycznym), a także mieszanin wody z glikolem (do 50% objętości). Jest to idealne rozwiązanie do stosowania w systemach central wentylacyjnych oraz instalacjach grzewczych.
Kluczowe cechy i właściwości
- Sposób działania: Zawór jest sterowany za pomocą siłownika, który na podstawie sygnału sterującego (ciągłego lub 3-punktowego) precyzyjnie ustawia położenie elementu zamykającego, regulując w ten sposób przepływ czynnika.
- Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór oferuje stałoprocentową charakterystykę przepływu, która została zoptymalizowana w początkowej fazie otwarcia. Zapewnia to doskonałą kontrolę nad instalacją.
- Wysoka szczelność: Dopuszczalny przeciek w pozycji zamkniętej nie przekracza 0,05% wartości współczynnika Kvs.
- Brak obsługi: Konstrukcja zaworu oraz dedykowanych siłowników sprawia, że są to urządzenia bezobsługowe.
Solidna konstrukcja
Do budowy zaworu wykorzystano materiały zapewniające długą i niezawodną pracę w wymagających warunkach:
- Korpus: Wykonany z żeliwa szarego (EN-GJL-250), pokryty farbą zabezpieczającą przed korozją.
- Element zamykający, oś i gniazdo: Zastosowano stal nierdzewną, co gwarantuje odporność na działanie wysokich temperatur i korozję.
- Uszczelnienie osi: Niezawodne uszczelnienie V-ring wykonane z PTFE.
Wskazówki dotyczące instalacji
Dla zapewnienia prawidłowego działania i maksymalnej żywotności produktu, należy przestrzegać kilku zasad. Montaż jest możliwy w każdej pozycji od pionowej do poziomej, z wyjątkiem pozycji z wrzecionem skierowanym w dół. Należy bezwzględnie zachować kierunek przepływu zgodny ze strzałką umieszczoną na korpusie zaworu. W celu ochrony przed zanieczyszczeniami stałymi zaleca się montaż odpowiedniego filtra przed zaworem.
| Informacje ogólne | |
|---|---|
| Typ produktu: | Zawór grzybkowy, 2-drog., Kołnierz, PN 16 |
| Zastosowanie: | Do instalacji wody gorącej i pary, z obiegiem zamkniętym, w obszarze podkrytycznym; Do analogowego regulowania przepływu wody w obiegach central wentylacyjnych i instalacji grzewczych |
| Ciśnienie nominalne: | PN 16 |
| Dane funkcjonalne | |
| Czynnik: | Woda i para (Δp/P1 <0,4), woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | 5...150°C [41...302°F] |
| Temperatura czynnika, wskazówka: | 120°C do 1600 kPa 150°C do 1400 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | maks. 0,05% wartości Kvs |
| Punkt zamykania zaworu: | Dół (▼) |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJL-250 (GG 25) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | PTFE uszczelka V-ring |
| Gniazdo: | Stal nierdzewna |
