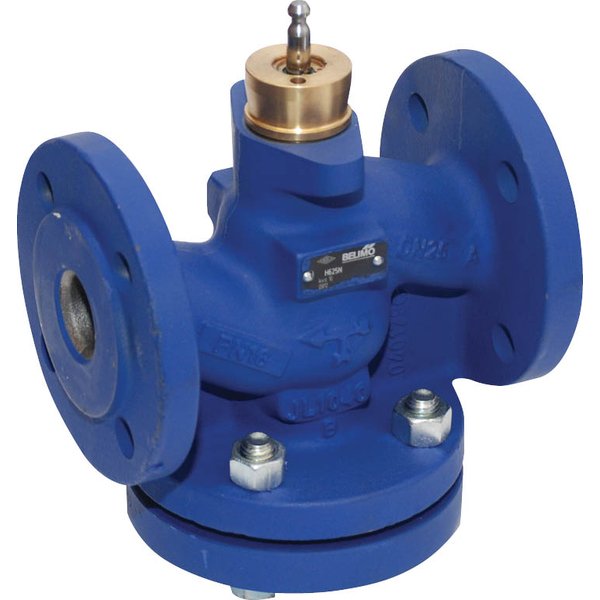

H665N

2-drogowy zawór grzybkowy z przyłączem kołnierzowym PN16

Zawór H6..N to urządzenie przeznaczone do precyzyjnej, analogowej regulacji przepływu wody w systemach grzewczych oraz instalacjach wentylacyjnych. Jego konstrukcja jest zoptymalizowana pod kątem zastosowania w zamkniętych obiegach wodnych, takich jak te spotykane w centralach wentylacyjnych.

Kluczowe cechy i sposób działania

Regulacja przepływu odbywa się za pomocą siłownika (sprzedawany oddzielnie), który steruje położeniem elementu zamykającego zaworu. Siłownik, działający w oparciu o sygnał ciągły lub 3-punktowy z systemu sterowania, precyzyjnie dostosowuje otwarcie zaworu do aktualnego zapotrzebowania instalacji.

• Charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór oferuje stałoprocentową charakterystykę przepływu, zoptymalizowaną w początkowym zakresie otwarcia.
• Szczelność: Dopuszczalny przeciek w pozycji zamkniętej nie przekracza 0,05% wartości Kvs.
• Cicha praca: W celu zapewnienia cichej pracy i uniknięcia zjawiska kawitacji, zaleca się utrzymanie prędkości przepływu czynnika w zakresie od 1 do 2 m/s.

Konstrukcja i materiały

Zawór został wykonany z wysokiej jakości materiałów, gwarantujących jego długą i bezproblemową eksploatację.

• Korpus: Wykonany z żeliwa EN-GJL-250 (GG 25), pokryty farbą zabezpieczającą.
• Element zamykający i oś: Wyprodukowane ze stali nierdzewnej.
• Uszczelnienie osi: Zapewnione przez pierścień samouszczelniający (o-ring) z materiału EPDM.
• Przyłącze: Kołnierz zgodny z normą ISO 7005-2.

Zastosowanie i medium robocze

Zawór jest przystosowany do pracy z wodą lub wodą z dodatkiem glikolu, przy czym maksymalne stężenie glikolu nie może przekraczać 50% objętości. Może pracować w szerokim zakresie temperatur czynnika, od -10°C do 120°C. W przypadku temperatur w zakresie od -10°C do 2°C, zalecane jest użycie ogrzewania osi w celu zapewnienia prawidłowego działania.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Urządzenie można instalować w pozycji od pionowej do poziomej. Montaż z trzpieniem skierowanym w dół jest niedozwolony.
• Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
• Jakość wody: Dla zapewnienia długiej żywotności i niezawodnej pracy, jakość wody w instalacji powinna być zgodna z normą VDI 2035. Zaleca się montaż filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
• Konserwacja: Zawór jest urządzeniem bezobsługowym.
